Многофункциональный тестер GM328 DIY Kit (набор конструктор - сделай сам!) LRC ESR проверка радиоэлементов диоды транзисторы резисторы конденсаторы генератор частотомер [Л1] qalter

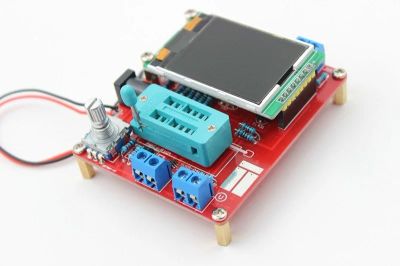

Мультиприбор GM328 для проверки радиоэлементов. Новый. Набор конструктор

GM328 — многофункциональный тестер радиодеталей, который является обязательным в арсенале любого радиолюбителя. С его помощью очень удобно проверять радиодетали на исправность и мерить их рабочие параметры.

Тестер GM-328 своеобразный комбайн, помощник не только для начинающих электронщиков, но и для "мастодонтов" электроники.

К положительным сторонам этого прибора относятся многофункциональность, универсальность, простота сборки и использования.

GM328 умеет определять и измерять характеристики:

- NPN и PNP транзисторы

- Мосфеты

- Диоды

- Светодиоды

- Двойные диоды

- Тиристоры

- Стабилитроны

- Резисторы (может сразу два) 0,01 Ом до 50 МОм

- Конденсаторы (ESR)

- Измерение индуктивности от 0,01 mH до 20H

- Постоянное напряжение до 50 вольт

- Генератор импульсов от 1Гц до 2МГц

- Частотомер до 2МГц

Тестер автоматически определяет, какой тип электронного элемента в него установлен, а также определяет некоторые дополнительные параметры электронного элемента, например для транзистора — коэффициент усиления тока или для конденсатора — ёмкостное сопротивление и падение напряжения.

Тестер оснащен кнопкой, с её помощью можно управлять тестером. Кроме функции включения, есть еще несколько.

После запуска тестера нажмите кнопку и удерживайте, откроется меню :

1. Тестер — Основной функционал тестера.

2. Частотомер.

3. Генератор частоты с выбором частоты генерации.

4. 10-bit PWM — 10бит ШИМ.

5. C+ESR TP1 : 3 — Непрерывное измерение емкости и ESR подключенных конденсаторов (запустив этот режим не нужно каждый раз нажимать на кнопу для запуска измерений, достаточно подсоединить конденсатор к щупам и тестер отобразит информацию, удобно при множественном тестировании)

6. Самотестирование.

7. Настройка контрастности дисплея.

8. Выключение.

Позволяет производить измерения:

— сопротивления — с разрешением до 0,1 Ом

— индуктивности

— омическое сопротивление индуктивности

— емкости конденсатора — разрешение до 1пф (начиная с некой ёмкости показывает ESR и потери напряжения)

— определяет параметры диодов, двойных диодов:

* измерение падения напряжения на диоде

* измерение паразитной емкости диода

* распиновку;

* характеристики светодиодов;

— определяет параметры транзисторов:

* тип (NPN, PNP, N-P channel MOSFET JFET)

* измерение коэффициента передачи тока базы биполярного транзисторов

* определение напряжения насыщения биполярного транзистора

* измерение емкости затвора полевого транзистора

* определение напряжения открытия полевого транзистора

* отображает наличие защитного диода

* распиновку

— определяет распиновку тиристоров, симисторов

— измерение напряжения на элементах питания

Технические характеристики:

Дисплей: 160*128 TFT

Питание: либо крона 9 В либо DC 6.8-12 В

Ток: прибл. 30mA

Измерение сопротивления: до 50 МОм

Измерение емкости: от 25 пФ до 100000 мкФ

емкость Разрешение: 1пФ

Измерение Напряжения (постоянного тока): до 50 В

Размер экрана: 3.7 на 3 см

Размер платы: 7.8 на 6.2 см

Вес: ~170г

Самовывоз с Алексеева 113.

Возможна отправка почтой России, подробности в личных сообщениях, либо по телефону.
