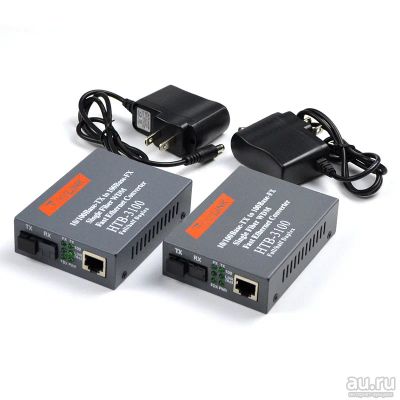

пара Медиаконвертер HTB-3100AB-25KM

Медиаконвертер оптический Netlink HTB-3100AB используется для преобразования сигнала из медной среды распространения (Ethernet) в сигнал для оптической среды распространения (Fiber) и обратно.

Практическое применение: соединение между собой двух сегментов Ethernet сети, которые находятся на расстоянии до 25 км, с помощью оптоволоконного кабеля.

Конвертер, который преобразовывает Ethernet в Fiber обозначен A. Конвертер, который преобразовывает Fiber в Ethernet обозначен B.

Обозначения написаны на нижней стороне корпусов медиаконвертеров и на коробках.

Для использования пары Netlink HTB-3100 нужно сначала отключить питание сетевых устройств, к которым будут подключаться медиаконвертеры и удостовериться, что эти устройства не активны в сети. Далее нужно к оптическим гнездам медиаконвертеров, обозначенным TX, подключить оптоволоконный кабель, который оснащен коннекторами типа SC. Длина волны передаваемого света 1310 нм. Теперь к гнездам Ethernet медиаконвертеров нужно подключить UTP кабели, которые оснащены коннекторами типа RJ45. UTP кабели должны быть категории Cat.5. После этого к гнездам медиаконвертеров, обозначенным 5VDC можно подключить штекеры от адаптеров питания, которые входят в комплекте поставки.

Адаптеры питания: модель FMO50020-C; вход 100 – 240 В AC 0,6 А 50/60 Гц; выход 5 В DC 2 А; штекер 5,5 – 2,1 мм; евровилка; длина кабеля 80 см.

После подключения питания на обоих Медиаконвертер должен гореть светодиод, обозначенный PWR.

После подключения питания к медиаконвертерам нужно обратно включить питание сетевых устройств, к которым подключались HTB-3100.

Схема подключения медиаконвертеров HTB-3100:
