L9110S драйвер двухканальный H-мост на 2 двигателя для Arduino

Модуль управления моторами на микросхемах L9110S. С его помощью можно контролировать вращение двух независимых коллекторных моторов постоянного тока (DC-моторов) или одного 4-х проводного 2-х фазного шагового двигателя.

Драйвер может работать в двух режимах:

в режиме А – управление направлением вращения каждого двигателя по отдельности

в режиме В – управление скоростью вращения двигателей с помощью ШИМ

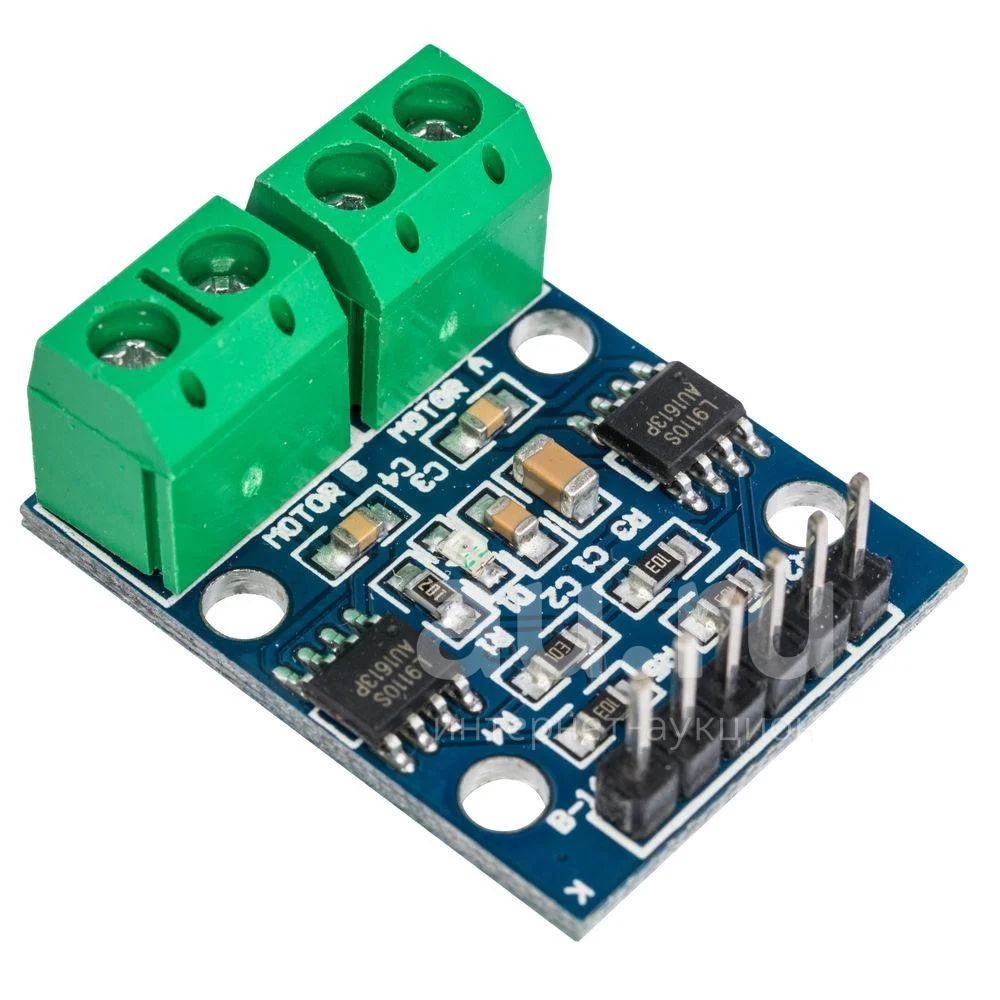

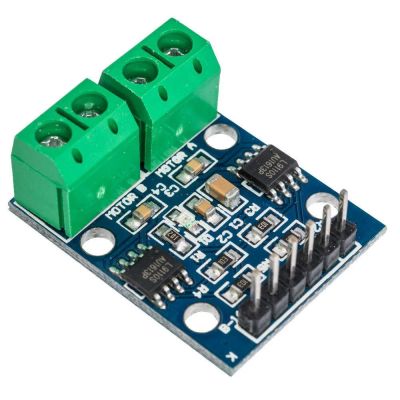

На плате драйвера установлены две микросхемы L9110S, которые работают по принципу H-моста и используются для смены полярности и питания двигателя.

Драйвер имеет два интерфейса для подключения питания, микроконтроллера и управляемых устройств:

- интерфейс для подключения управляемых устройств состоит из двух элементов и каждый из них имеет по 2 контакта-зажима. На плате модуля эти интерфейсы обозначены MOTOR A, MOTOR B

- интерфейс для подключения питания и управляющих сигналов имеет 6 штыревых контактов. Контакты питания модуля обозначены VCC и GND. Контакты для подключения управляющих сигналов от микроконтроллера обозначены A – IA, A – IB (для выхода MOTOR A); B – IA, B – IB (для выхода MOTOR B)

Характеристики:

микросхемы L9110S работают по принципу H-моста;

возможность управления двумя двигателями постоянного тока или четырех проводным двухфазным шаговым двигателем, а также обмотками реле;

напряжение питания модуля: 2,5 – 12 В;

потребление тока: до 800 мА на каждый канал;

размеры (Д х Ш х В): 30 х 24 х 15 мм;

вес: 6 г.
