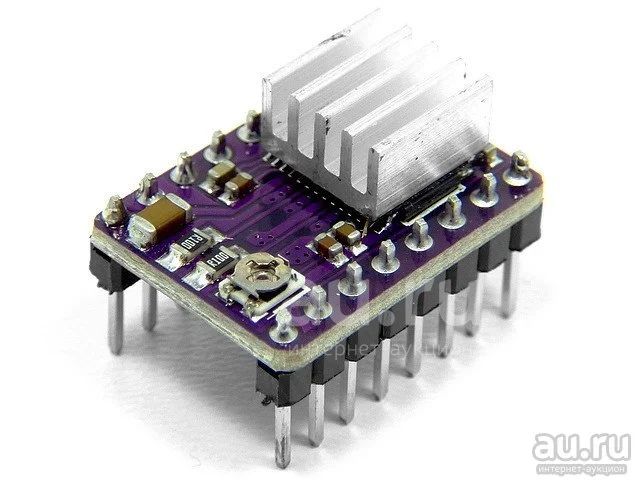

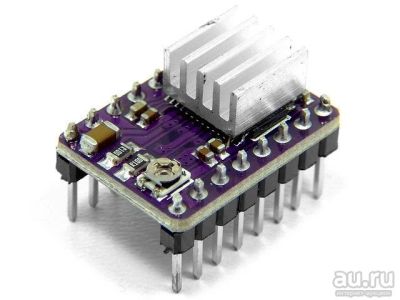

Драйвер для шагового двигателя на микросхеме DRV8825 (8...45 В. 2 А)

Драйвер для шагового двигателя на чипе DRV8825. Улучшенная версия драйвера на A4988, имеет идентичные с ним размеры и выводы, но более функционален. Широко применяется в RepRap проектах (3D-принтерах).

Драйвер шагового двигателя DRV8825 построенный на чипе от TI DRV8825. По выводам он идентичен A4988. Работает с шаговыми двигателями напряжением от 8.2 до 45 В и током до 1.5А на фазу (до 2.2А при воздушном охлаждении). Минимальный микрошаг: 1/32. DRV8825 позволяет регулировать выходной ток, имеет защиту от перегрузки и перегрева, шесть вариантов микрошага (полный шаг, полшага, 1/4, 1/8, 1/16 и 1/32 шага.

В комплекте идет радиатор охлаждения. Контакты подключения распаяны на плате.

Характеристики:

• Напряжения питания: от 8.2 до 45 В;
• Возможность установки шага: от 1 до 1/32 от максимального шага;
• Доступные шаги: полный, 1/2, 1/4, 1/8, 1/16, 1/32;
• Напряжение логики: 3.3 или 5 В;
• Защита от перегрева: отключение при нагревании драйвера до 150° С;
• Максимальный ток на фазу: 1.5 А без радиатора, 2.2 А с радиатором;

Размер:

- размер платы: 15 х 15 мм;

- габариты драйвера: 19 х 15 х 11 мм;

- габариты радиатора: 9 х 5 х 9 мм;

Комплектация:

- драйвер шагового двигателя DRV8825 x 1

- радиатор x 1
