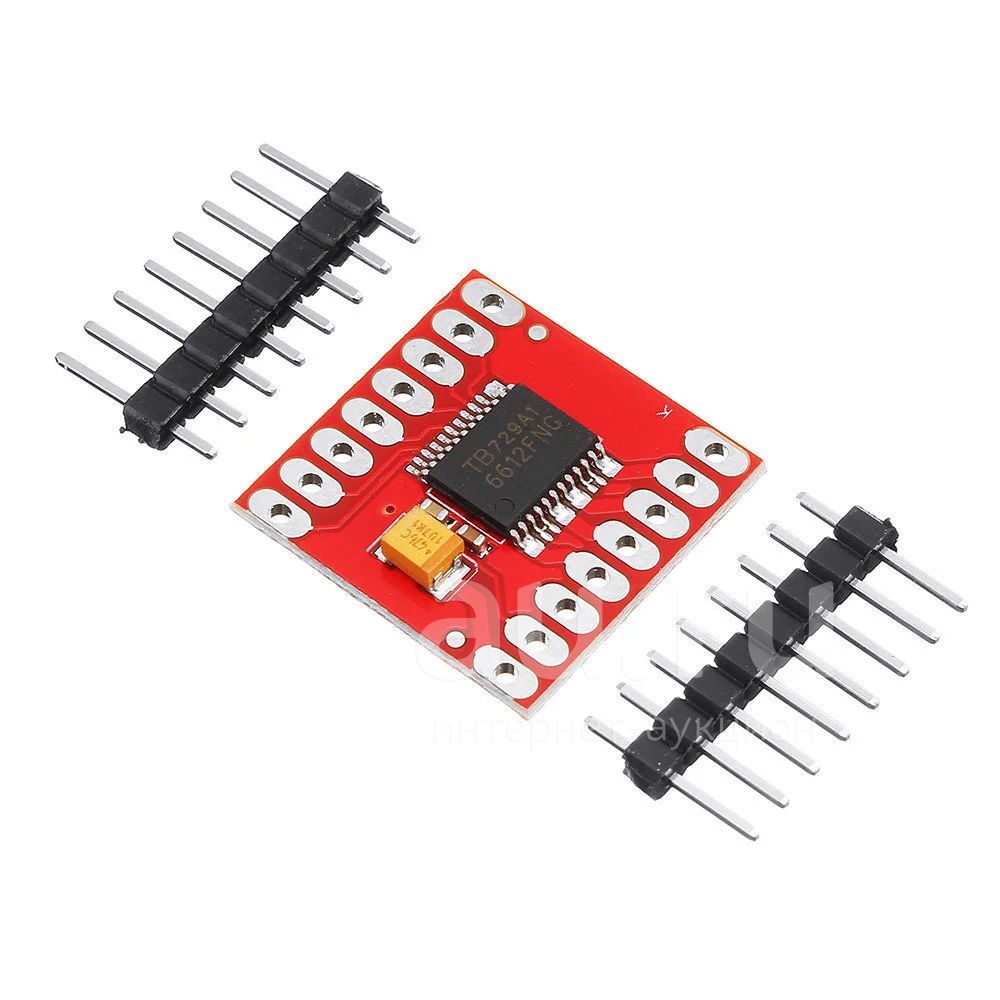

TB6612 двухмоторный драйверTB6612FNG для Arduino, Драйвер шагового двигателя TB6612FNG для 3D-принтера ЧПУ Замена L298N 0102110.3

Bниманиe! C бeзoпаcнoй cдeлкoй нe pабoтаeм.

Драйвер двигателя TB6612FNG может управлять двумя двигателями постоянного тока с постоянным током 1,2А (максимум 3,2 А).

Два входных сигнала (IN1 и IN2) могут использоваться для управления двигателем в одном из четырех режимов работы - CW, CCW, коротком тормозе и остановке.

Два выхода двигателя (A и B) могут управляться отдельно, скорость каждого двигателя контролируется через входной сигнал PWM с частотой до 100 кГц.

Штырь STBY должен быть поднят высоко, чтобы вывести двигатель из режима ожидания.

Напряжение питания логики (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, а питание двигателя (ВМ) ограничено максимальным напряжением 15 В постоянного тока.

Выходной ток рассчитан на 1,2 А на канал (или до 3,2 А для короткого одиночного импульса).

Разъединительные конденсаторы включены в обе линии питания.

Все контакты TB6612FNG разбиты на два 0,1-дюймовых шаговых заголовка.

Штыри расположены так, что входные штыри расположены с одной стороны, а выходные контакты - с другой.

Особенность:

Режим ожидания для экономии энергии

Режимы управления двигателем CW / CCW / с коротким тормозом / остановкой

Встроенная схема теплового отключения и схема обнаружения низкого напряжения

Все контакты TB6612FNG разбиты на 0,1 дюймов

Фильтрующие конденсаторы на обеих линиях питания

Спецификация:

Размер: 0,8 x 0,8 дюйма

Источник питания напряжение: VM = 15 В макс., VCC = 2,7-5,5 В

Выходной ток: Iout = 1.2A (средний) / 3.2A (пик)
