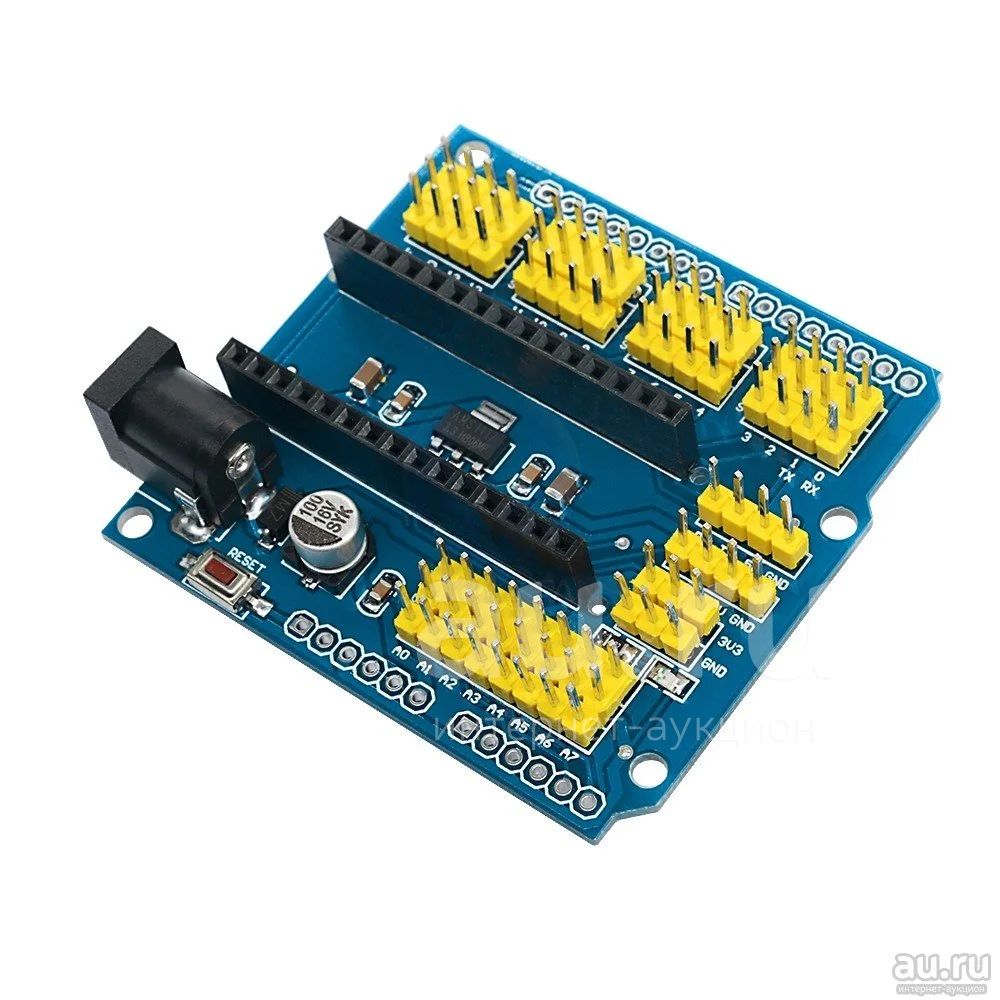

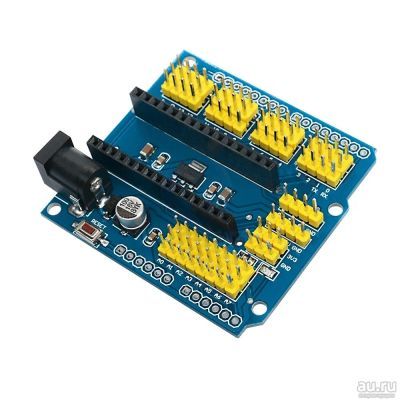

Плата расширения Nano Shield для Arduino Nano v3.0 0102943.3

Для построения проектов на базе платы Arduino Nano v3.0 может понадобится большое количество входов и выходов для подключения периферийных устройств, в таких случаях на помощь может прийти плата расширения Nano Shield.

Она предназначена для установки Arduino Nano v3.0 (на базе микроконтроллера ATmega328). Все разъемы для подключения аналоговых и цифровых датчиков, порты UART, I2C удобно разведены на плате.

Для использования Nano Shield не нужно никаких дополнительных устройств, просто вставьте Arduino Nano v3.0 в монтажные гнезда и начинайте работу. Плата расширения поддерживает внешнее питание 7-12 В постоянного тока, для подключения используется стандартное гнездо (к нему подойдет коннектор с внешним диаметром 5.5 мм и внутренним 2.1 мм). Кроме того, присутствует стабилизатор на 3.3 В и разъем для питания устройств с таким напряжением. Также на плате отдельно выведена кнопка “Reset”.

Характеристики:

название: Плата расширения Nano Shield для Arduino Nano v3.0;

3-х пиновые входа/выхода;

питание: DC 7-12 В;

размер: 58х54х13 мм;

вес: 20 г.
