Осциллограф цифровой ATTEN ADS1102CAL 100 Мгц

Состояние нового. Подарили, несколько лет простоял.

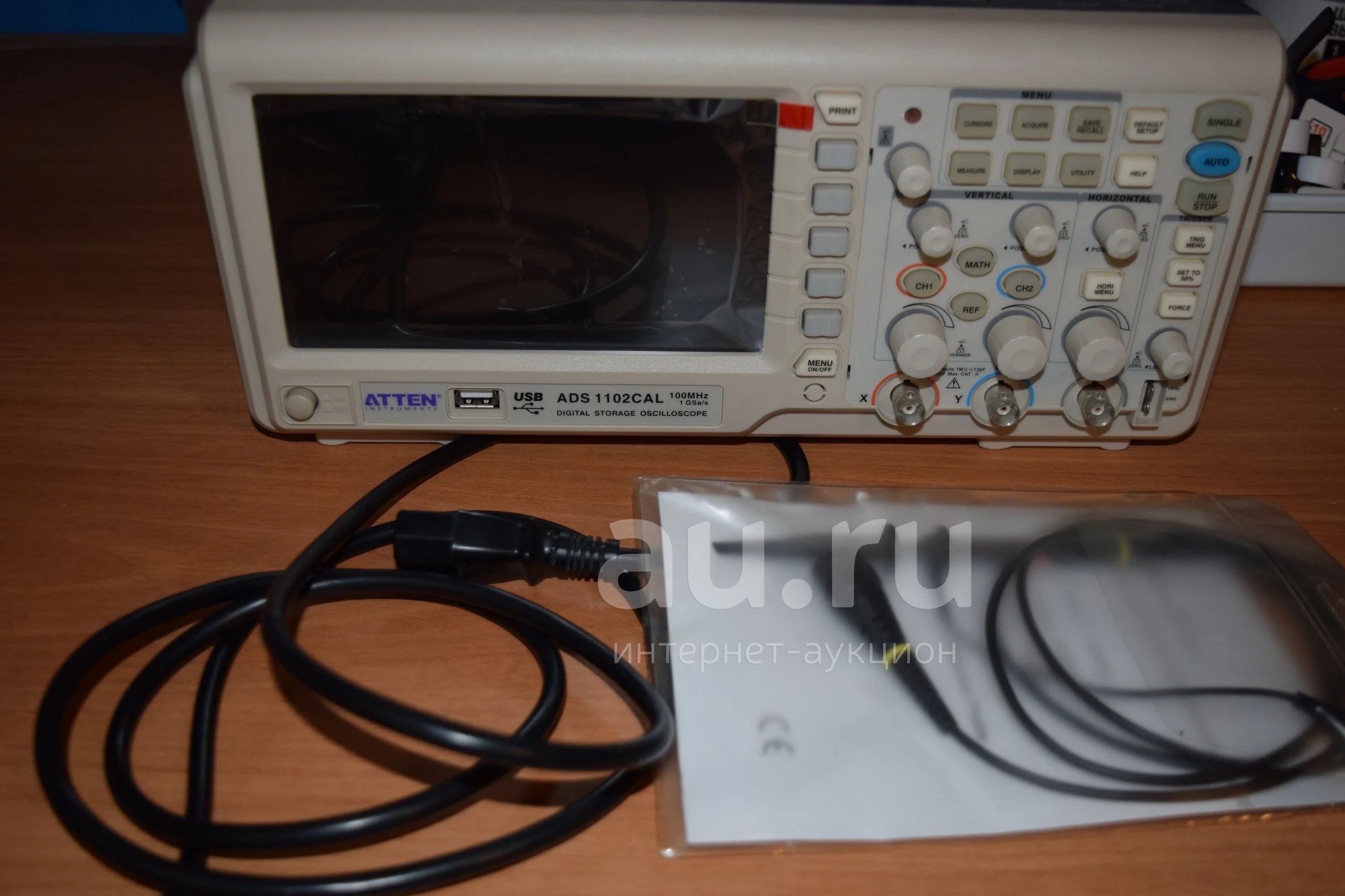

Комплект поставки:

осциллограф - 1 шт.

пассивный щуп 1:1 (1:10) - 1 шт.

сетевой шнур питания - 1 шт.

Количество каналов: два

Полоса пропускания: 100 МГц

Частота дискретизации в реальном времени:

одноканальный режим – 25 кГц … 1 ГГц

двухканальный режим – 25 кГц … 500 МГц на канал

Максимальная эквивалентная частота дискретизации: 50 ГГц

Горизонтальная развертка: интерполяция: Sin(x)/x,

линейная коэффициент развертки - 4 нс /дел … 40 с/дел

глубина памяти - 40K

время нарастания фронта - не более 3,5 нс

Вертикальная развертка: разрешение: 8 бит

чувствительность: 2 мВ/дел - 5 В/дел

смещение: ± 400 мВ/ ± 2 В/ ± 40 В/ ± 50 В

погрешность постоянного напряжения ± 3%

Синхронизация: типы развертки - автоматический, ждущий, однократный диапазон задержки запуска - 100 нс … 10 с

поочередный, по фронту, по импульсу, по видеосигналу(PAL, SECAM, NTSC - поле/строка), по наклону фронта

дополнительный внешний вход синхронизации (EXT)

Измерения: функция Pass/Fail (отбор годен/не годен)

автоматические измерения - 32 параметра

встроенный частотомер

курсорные измерения (?U, ?t, 1/?t, трекинг)

математические функции - сложение, вычитание, умножение, деление, БПФ фигуры Лиссажу Внутренняя память - 20 осциллограмм, 20 настроек, 2 опорные осциллограммы

Внешняя память на USB-flash носитель

Регистрация данных: выборка, пиковый детектор, усреднение

Кадровый регистратор: запись до 1000 осциллограмм с интервалом 1 мс - 999 с

Режим самописец: длина записи во внутреннюю память 6 млн. отсчетов

Характеристики входа: развязка: по постоянному току, по переменному току, заземление

входной импеданс – 1 МОм ±2% параллельно с 17 ± 3 пФ

коэффициент ослабления щупа: 1Х / 10Х / 100Х / 1000Х

максимальное входное напряжение – 400 В (размах + постоянное напряжение)

задержка между каналами – 500 пс

ограничение полосы пропускания – 20 МГц / полная полоса

Дисплей: диагональ 17,8 см, TFT, 800 × 480 пикселов

регулируемый контраст

режим увеличения окна (ZOOM)

Несколько языков экранного интерфейса (с русским)

Интерфейс передачи данных: USB 2.0 USB device

выход синхросигнала годен/не годен (разъем MCX)

Способ охлаждения: принудительная вентиляция

Питание: 120 - 240 В, 50/60 Гц

Потребляемая мощность: менее 30 Вт

Диапазон температур:

рабочих: 10°С ... +40°С при относительной влажности менее 85%

хранения: -20°С ... +60°С при относительной влажности менее 85%

Размеры: 313 х 108 х 142 мм

Масса: 2080 г
