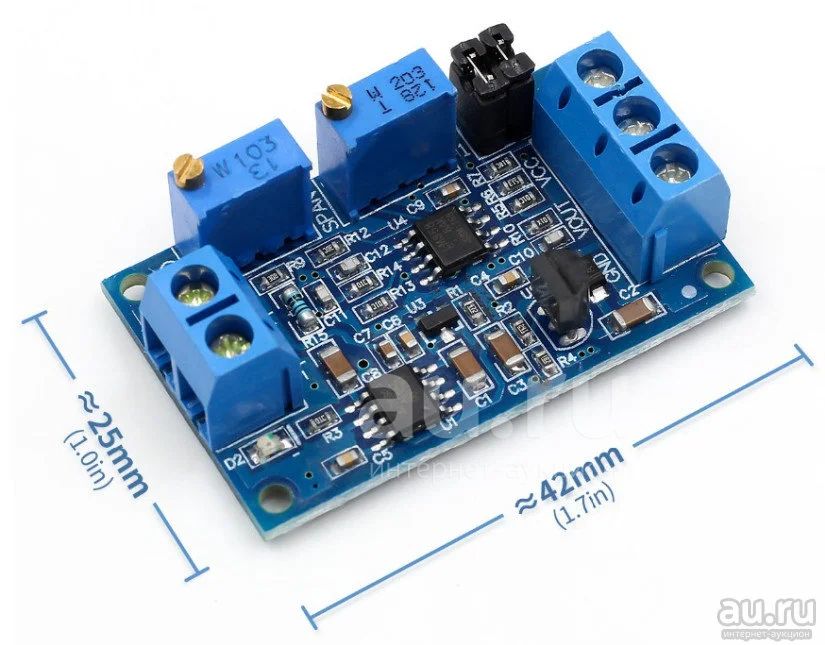

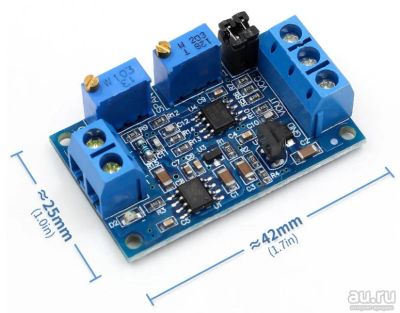

Модуль преобразователь тока в напряжение 4-20mA до 0-3,3 V/5 V/10 V I/V

При передаче сигналов на длинные дистанции сигнал напряжения может сильно искажаться, чтобы

этого не происходило применяется токовый сигнал(либо ваш датчик выдает только токовый сигнал 0

- 20mA). Для более удобной обработки такого сигнала применяется данных

преобразователь токового сигнала в сигнал напряжения.

Настройка преобразователя:

1. Модуль подключается к источнику питания 7-36 в (если на выходе требуется 10В, напряжение

питания должно быть больше 12 В).

2. После включения питания светодиод D2 должен светиться, в противном случае, проверьте

соединение. Плата имеет защиту от переполюсовки, поэтому, при неправильном соединении, светодиод

не будет светиться.

3. Когда на входе минимальный ток (0 mA либо 4mA), отрегулируйте потенциометр ZERO, таким

образом, чтобы сигнал на выходе VOUT равнялся нулю.

4. Когда на входе максимальный ток (20 мА), Отрегулируйте потенциометр SPAN, таким образом,

чтобы сигнал на выходе VOUT был максимальным (3,3 В или 5 В или 10 В).
