HC-SR501 инфракрасный датчик движения модуль пироэлектрический питание 4,5-20В Регулировка задержки 2с до 10 №0466

► Напряжение питания: 4.8В … 20В

► Статический ток: 50 мА

► Уровня выходного сигнала: 3.3 В / низкий 0 В

► Время задержки: 0.5 — 200с (регулируемая)

► Время блокировки: 2.5 с

► Угол работы: < 100

► Рабочая температура: -15С … + 70C

► Определение объектов: 23 мм

► Габариты: 33мм x 25мм x 24мм

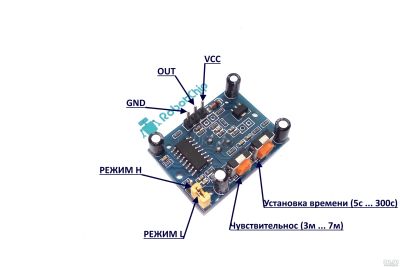

Назначение выводов

► VCC — положительное напряжение постоянного тока от 4,5 до 20 В постоянного тока.

► OUTPUT — логический выход на 3,3 вольта. LOW не указывает на обнаружение, HIGH означает, что кто-то был обнаружен.

► GND — заземление.

На плате также установлены два потенциометра для настройки нескольких параметров:

► SENSITIVITY — устанавливает максимальное и минимальное расстояние (от 3 метров до 7 метров).

► TIME (ВРЕМЯ) — время, в течение которого выход будет оставаться HIGH после обнаружения. Как минимум, 3 секунды, максимум 300 секунд или 5 минут.

Назначение перемычек:

► H — это настройка Hold или Repeat. В этом положении HC-SR501 будет продолжать выдавать сигнал HIGH, пока он продолжает обнаруживать движение.

► L — Это параметр прерывания или без повтора. В этом положении выход будет оставаться HIGH в течение периода, установленного настройкой потенциометра TIME.

На плате HC-SR501 имеются дополнительные отверстия для двух компонентов, рядом расположена маркировка, посмотреть на нее можно сняв линзу Френеля.

Назначение дополнительных отверстий:

► RT — это предназначено для термистора или чувствительного к температуре резистора. Добавление этого позволяет использовать HC-SR501 в экстремальных температурах, а также в некоторой степени повышает точность работы детектора.

► RL — это соединение для светозависимого резистора или фоторезистора. Добавляя компонент, HC-SR501 будет работать только в темноте, что является общим приложением для чувствительных к движению систем освещения.
