Отладочная плата Марсоход2 (ПЛИС Altera Cyclone III + FTDI FT2232H + ADC1175 + SDRAM MT48LC4M16A2-75)
Торги завершены. Лот не продан.
16 июля 2019 10:28
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Отладочная плата Марсоход2 (ПЛИС Altera Cyclone III + FTDI FT2232H + ...
Цена
3 200 руб.
Цена
3 200 руб.
Торги завершены(16 июля 2019 10:28)
Описание
Состояние | Б/у |

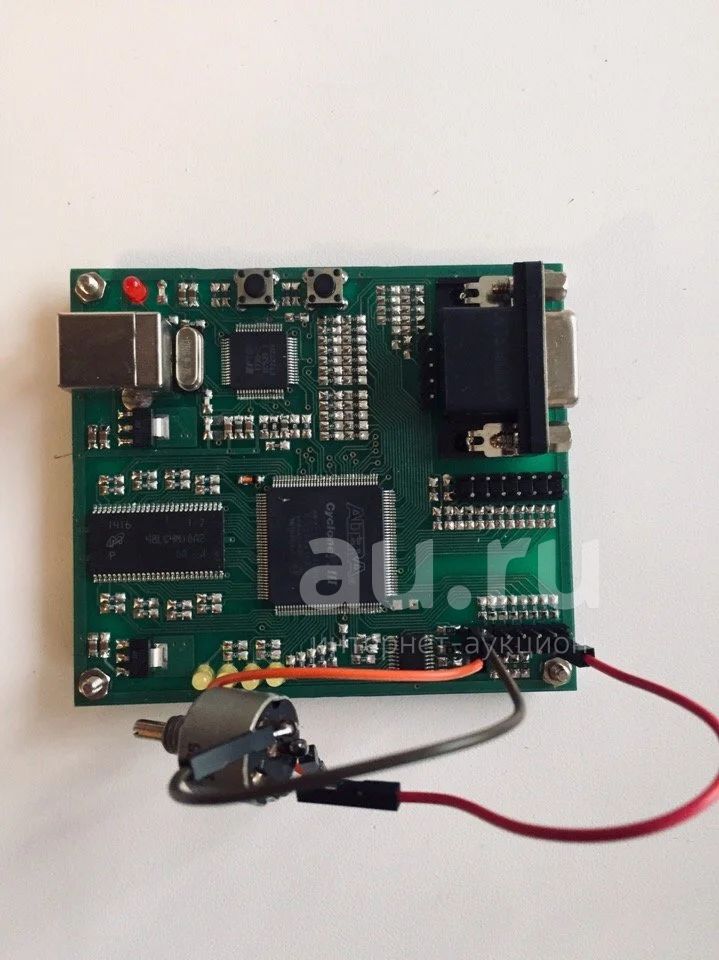

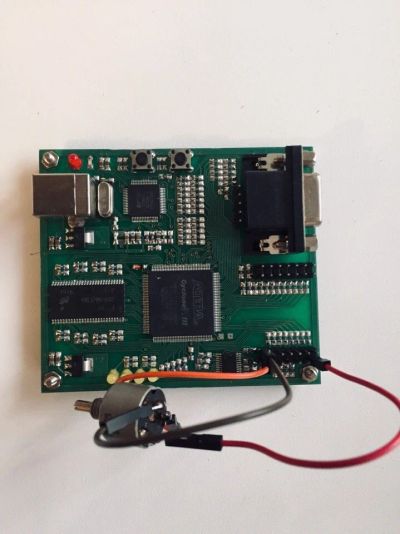

На плате установлены:
- Микросхема ПЛИС Cyclone III EP3C10E144C8 компании Альтера. Она предоставляет разработчику следующие ресурсы:
а) Логических элементов - 10320;
б) Память - 414Кбит;
с) Встроенных умножителей - 23 (18x18) или 46 (9x9)
д) Количество PLL - 2.
- Микросхема FTDI FT2232H. Реализует связь платы Марсоход2 и ПЛИС с комьютером через HighSpeed USB 2.0. Микросхема предоставляет 2 независимых интерфейса А и В. Интерфейс А используется для реализации встроенного JTAG программатора MBFTDI. Кроме этого, интерфейс А (JTAG) используется для внутрисхемного захвата и анализа сигналов пользовательских проектов с помощью программы Altera SignalTap. Интерфейс В может использоваться для как виртуальный последовательный порт, скорость передачи 12Мбит/сек.
- Микросхема SDRAM MT48LC4M16A2-75 компании Micron.
- Микросхема аналогово-цифрового преобразователя ADC1175
- Кварцевый генератор 100Мгц.
- Две пользовательские кнопки.
- Четыре пользовательских светодиода.
- Разъем VGA и цифроаналоговые преобразователи на резисторах R2R, реализующий HIGH-COLOR DAC (5 бит красный, 6 бит - зеленый и 5 бит синий).
- Разъемы для установки плат расширения. 16 свободных пользовательских контактов.
- Питание платы +5В, производится из разъема USB, установленного на плату.
Плата заказывалась с сайта проекта Марсоход, в моих руках около полугода, все рабочее, хранилась и использовалась бережно.
