Ямные платформы пути под сход развал схождение 503Д

Пред заказ 5 дней

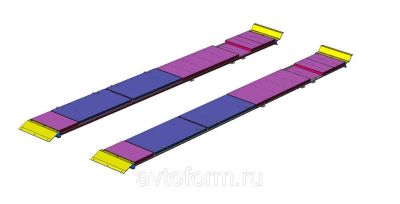

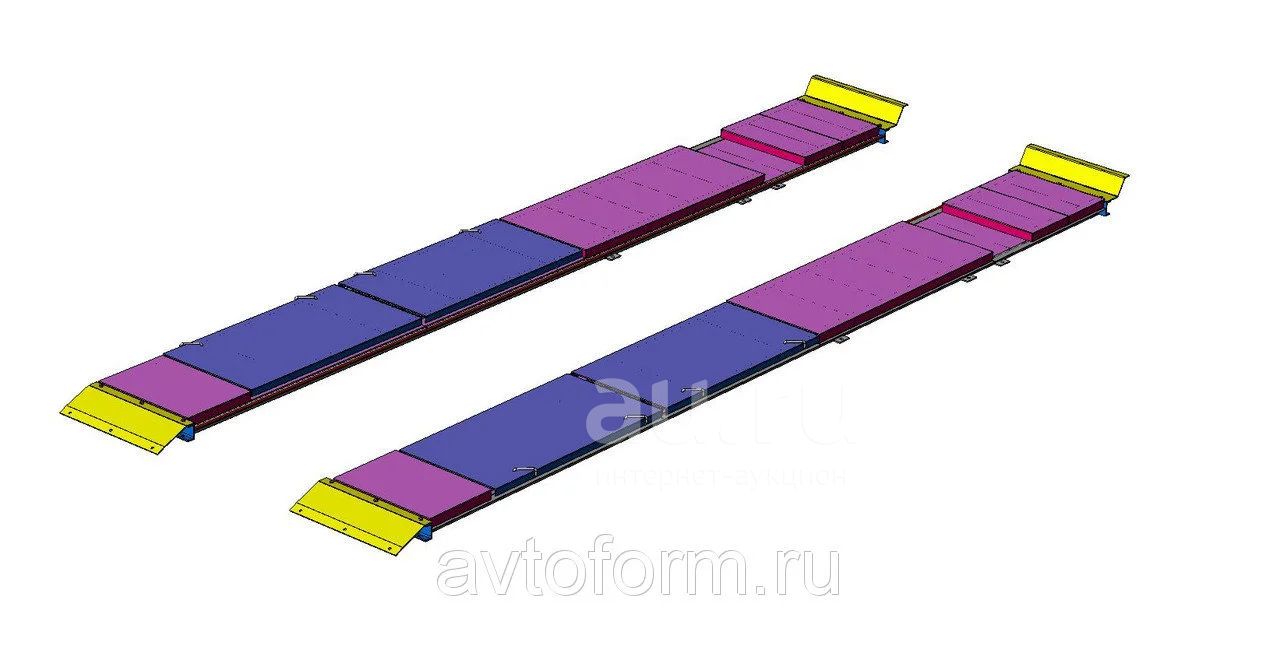

Ямные пути 503Д, удлиненны и уширенны относительно модели 503Б. Предназначена для автомобилей с колесной базой от 1790 до 4710 мм. Укладывается на ровное, прочное, горизонтальное бетонное основание (пол).

Все модели платформ:

• имеют разборную конструкцию, что позволяет минимизировать размеры упаковки при транспортировке;
• оборудованы въездными аппарелями и колесными упорами;
• имеют направляющие (рельсы) для перекатывания по ним траверсы;
• могут комплектоваться по отдельному заказу пневматическими траверсами модели 625 грузоподъемностью 4000 кг или любыми траверсами других изготовителей;
• оснащены сдвижными пластинами под задние колеса автомобиля;
• имеют отверстия для анкерного крепления к полу;
• могут быть заглублены в пол (залиты бетоном) на 50…80 мм так, чтобы ниши под передние поворотные круги располагались вровень с полом.

Технологическая информация:

Материал платформы:

• ГОСТ 8568. Лист горячекатаный из стали марки 3сп по ГОСТ 380-88 с односторонним ромбическим или чечевичным рифлением, толщина 5 мм (верхняя часть сдвижных пластин, проезды, аппарели и колесные упоры).
• ГОСТ 19903. Сталь листовая горячекатаная. Сортамент. (Сталь 3пс-5, толщина 5 мм - нижняя часть сдвижных пластин).
• ГОСТ 19904. Прокат листовой холоднокатаный. Сортамент. (Сталь 08пс, толщина 2,5…3 мм.)
• ГОСТ 8240. Швеллеры стальные горячекатаные. Сортамент. № 5 и № 8.
• ГОСТ 8509. Уголки стальные горячекатаные равнополочные. Сортамент.

Страна производитель Россия

Дополнительные характеристики

Минимальная база автомобиля, мм 1790

Высота платформы, мм 180

Максимальная база автомобиля, мм 4710

Длина платформы, мм 5859

Ширина каждой колеи, мм 630

Ширина задних сдвижных пластин, мм 575

Высота платформы в транспортном положении, мм 850

Длина задних сдвижных пластин, мм 1200

Длина рельсов под траверсу, мм 5420

Ширина площадок-ниш под передние поворотные круги, мм 630

Ширина опорной поверхн. под ролик траверсы, мм 40

Длина площадок-ниш под передние поворотные круги, мм 1040

Длина платформы в транспортном положении, мм 1900

Глубина площадок-ниш под передние поворотные круги, мм 50

Ширина платформы в транспортном положении, мм 710
