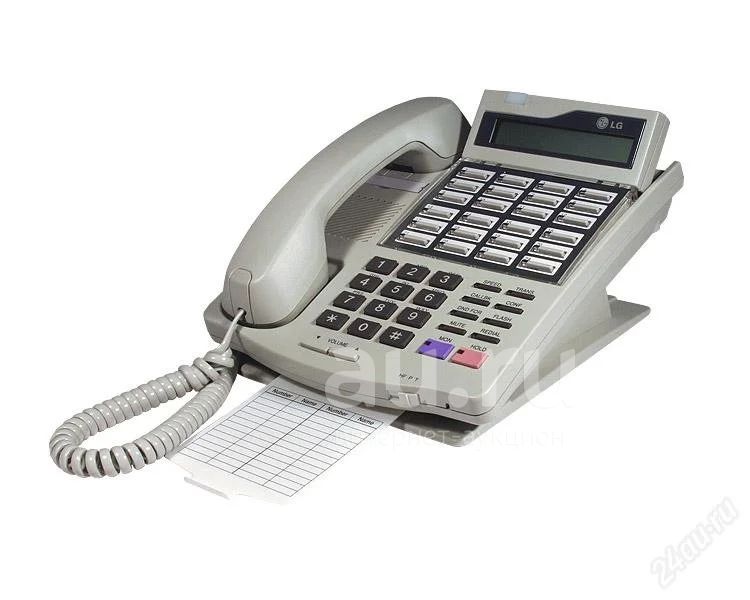

Системный телефон LG GK-36EXE

Аналоговый аппарат с 12-ю фиксированными и 24-мя программируемыми функциональными клавишами.
регулятор громкости звонка и спикерфона
переключатель режима приема вызовов
жидкокристаллический индикатор
Функциональные клавиши снабжены светодиодами, информирующими о занятости телефонной линии
Системный телефон LG GK-36EXE

Станции «Максиком» с соответствующими комплектацией и рабочим программным обеспечением работают с системными телефонными аппаратами (СТА), которые, при необходимости увеличить кнопочное поле могут дополняться консолями.
СТА предназначены для более удобного и наглядного управления связью. Для обеспечения работы СТА и консолей в станцию устанавливаются платы системных телефонов, каждая из которых оборудована 4-мя одинаковыми комплектами, обеспечивающими работу до 4-х СТА или консолей.

Краткое описание органов управления и элементов индикации СТА и консоли.

Органы управления СТА делятся на 3 группы:
- кнопки исходящей связи
- командные кнопки
- тастатура.

КНОПКИ ИСХОДЯЩЕЙ СВЯЗИ расположены в верхней половине лицевой панели СТА и имеют обозначение "1" ... "24". Каждая кнопка может быть запрограммирована пользователем на выполнение команды вызова объекта станции: АЛ,СЛ, ГГС номера из зап.книжки или группы .
При этом вызов производится нажатием на соответствующую кнопку. Каждая из этих кнопок имеет световой индикатор, который постоянно отображает состояние заданного объекта.

КОМАНДНЫЕ КНОПКИ находятся в правой части нижней половины лицевой панели СТА и предназначены для выполнения определенных, не изменяемых пользователем функций. Назначение командных кнопок кратко описывается в приведенной ниже таблице и полностью в следующих пунктах.

ТАСТАТУРА расположена в левой части нижней половины лицевой панели СТА и является аналогом тастатуры обычного телефонного аппарата. Кнопки тастатуры имеют стандартное обозначение "1" ... "9", "*" , "0", "#".Следует заметить, что кнопки "*" и "#" не используются (их нажатие не вызывает никакой реакции). Кроме того, в вехней части лицевой панели СТА находится жидкокристаллический индикатор (дисплей), на который в процессе работы выводится различная текстовая информация, а на передней вертикальной кромке корпуса СТА расположен переключатель "HF-PV-TN" (не используется) и регуляторы громкости спикерфона и вызывного сигнала СТА ("SPKR VOL" и "RING VOL" соответственно).
На лицевой панели консоли расположены 48 кнопок, которые являются расширением поля кнопок исходящей связи СТА и выполняют те же функции, что и кнопки исходящей связи СТА. Кнопки имеют обозначение "1" ... "48".

Работа с СТА
В самом простом случае СТА можно использовать как обычный кнопочный телефонный аппарат. При этом весь сервис станции обеспечивается нажатием только кнопок тастатуры и командной кнопки "FLASH". Время ввода команд управления в этом случае определяется только временем нажатия указанных кнопок (как в ТА с тональным способом набора), но не требует нажатия кнопки "FLASH" перед вводом команды. Кроме того, НЕ ТРЕБУЕТСЯ настройка значения времени для функции"Флэш" и сама эта функция выполняется практически мгновенно.
