pwm генератор

Основные характеристики:

1. два отдельных PWM генератора могут установить частоту, рабочий цикл;

2. Широкий диапазон частот, высокая точность;

3. Может быть серийная связь.

Модуль параметры:

1. Рабочее напряжение: 5--30в, поддержка micro USB 5,0 в питания.

2. Диапазон частот: от 1 Гц ~ 150 кГц.

3. Точность частоты: ± 2%.

4. Выходной ток: <30 мА.

5. Выходная Амплитуда: по умолчанию 5Vp-p (сетевая).

6. Диапазон рабочих температур:-30 ~ + 70 °.

7. Размер продукта: 4,3x2,9x0,9 см-1.69x1.14x0.35in

Параметр Настройки:

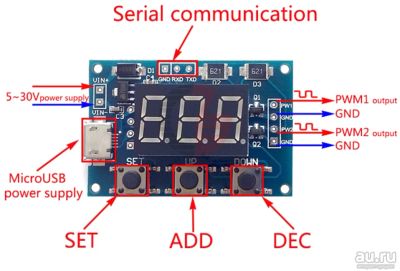

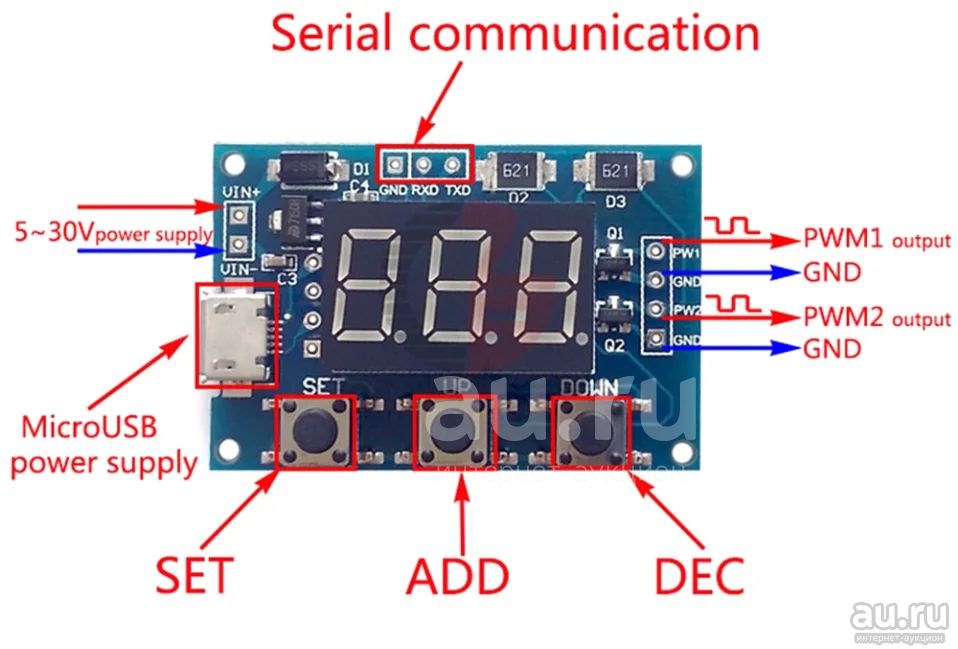

1. модуль имеет три кнопки: [комплект], [вверх], [вниз].

2. нажмите [набор] ключ для переключения отображения четырех параметров (FR1: PWM1 частота; dU1: PWM1 рабочий цикл; FR2: частота PWM2; dU2: PWM2 рабочий цикл), перед передачей параметров будет мигать соответствующее имя параметра.

3. Нажмите [вверх], [вниз] клавиши, чтобы изменить текущее значение параметра (долгое нажатие может быстро добавить или вычесть быстро).

4. два PWM каждый имеет три предустановленную частоту, и в интерфейсе отображения частоты, долгое нажатие [набор] ключ для переключения между тремя типами частот, три вида частотного рабочего цикла одинаковые. (XXX: диапазон 1 Гц ~ 999 Гц; XX. X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X.: диапазон 1 кГц ~ 150 кГц,).

Во-первых, описание модуля:

Частота делится на три диапазона:

1. XXX (без десятичной точки): наименьшее устройство составляет 1 Гц, диапазон 1 Гц ~ 999 Гц;

2. XX. X (Десятичная точка в десять): минимальная единица-0,1 кГц; диапазон 0,1 кГц ~ 99,9 кГц

3. X.X.X. (есть Три десятичных точки): самый маленький блок 1 кГц; диапазон 1 кГц ~ 150 кГц

Частота отображения, например:

"100" означает вывод PWM импульса 100 Гц;

"54,1" означает, что вывод PWM импульса 54,1 кГц;

"1.2.4". Показывает, что PWM импульсный выход 124 кГц

Рабочий цикл в диапазоне: от 0 до 100;
