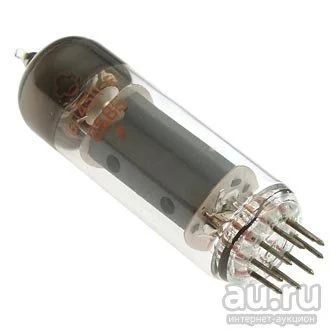

6П43П-Е пентод повышенной долговечности

6П43П-Е Миниатюрный пентод повышенной долговечности. 1 шт.

Предназначен для работы в блоках кадровой развертки телевизионных приемников широкого применения.

Долговечность не менее 5000 ч.

Масса не более 20 г.

Расположение штырьков РШ8.

Основные технические характеристики 6П43П-Е:

• Напряжение накала, В …… 6,3 ±0,7

• Ток накала, мА …… 625 ±55

• Напряжение на аноде, В …… 185

• Напряжение на второй сетке, В …… 185

• Сопротивление в цепи катода, Ом …… 340

• Ток в цепи анода, мА …… 45 ±9

• Ток в цепи второй сетки, мА …… не более 2,7

• Крутизна характеристики, мА/В …… 7,5

• Ток сетки обратный, мкА …… не более 1

Предельно допустимые электрические величины:

• Наибольшее напряжение на аноде, В ……. 300

• Наибольшее напряжение на второй сетке, В ……. 250

• Наибольшая мощность, рассеиваемая на аноде, Вт …… 12

• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 2

• Наибольший ток в цепи катода, мА …… 75

• Наибольшее напряжение катод-подогреватель, В ….. 100

• Наибольшее сопротивление в цепи первой сетки, мОм …… 2,2
