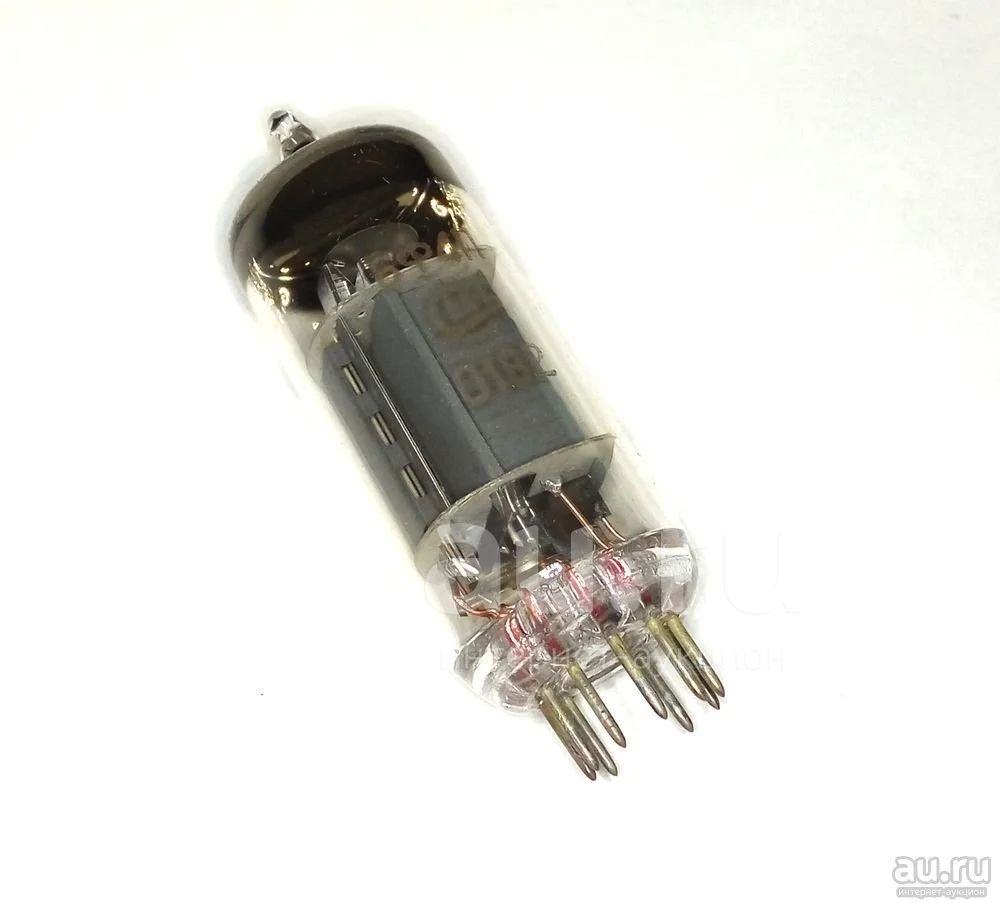

6Ф4П Триод-пентод
Описание лота
Состояние | Б/у |
6Ф4П предназначен для работы в выходных каскадах видеоусилителей и усилителей низкой частоты (пентодная часть), в цепях АРУ и в предварительных усилителях низкой частоты телевизионных и радиовещательных приемников (триодная часть). 1 шт
Основные технические характеристики 6Ф4П:
Напряжение накала ...... 6,3 ± 0,6В
Ток накала ...... 720 ± 60 мА
Долговечность не менее 5000 ч.
Масса не более 20 г.
Триодная часть:
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 3 ± 0,9 мА
Ток катода предельный ...... 12 мА
Мощность, рассеиваемая анодом, предельная ...... 1 Вт
Крутизна характеристики ...... 4 ± 1 мА/В
Коэффициент усиления ...... 65
Сопротивление в цепи катода для автоматического смещения ...... 600 Ом
Сопротивление в цепи сетки предельное ...... 1 МОм
Емкость входная ...... 4 пФ
Емкость выходная ...... 0,6 пФ
Емкость проходная ...... 2,7 пФ
Пентодная часть:
Напряжение анода номинальное (постоянное) ...... 170 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 18 ± 6 мА
Ток катода предельный ...... 40 мА
Напряжение сетки второй номинальное (постоянное) ...... 170 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... не более 7 мА
Мощность, рассеиваемая анодом, предельная ...... 4 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 1,7 Вт
Крутизна характеристики ...... 11 ± 9,5 мА/В
Внутреннее сопротивление ...... 100 кОм
Сопротивление в цепи катода для автоматического смещения ...... 100 Ом
Сопротивление в цепи сетки первой предельное ...... 1 МОм
Емкость входная ...... 9,5 пФ
Емкость выходная ...... 4 пФ
Емкость проходная ...... не более 0,1 пФ
Оформление ...... стеклянное миниатюрное.
