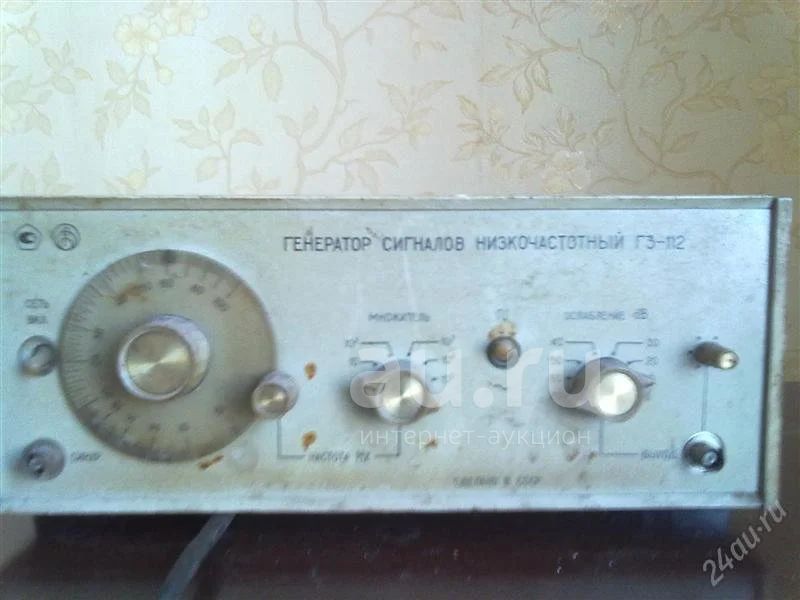

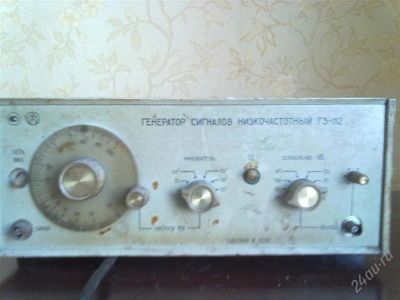

Г3-112 Генератор сигналов

Подробное описание и характеристики

Генераторы RC-типа с плавной установкой частоты в пределах каждого из шести поддиапазонов. Выход генераторов пизкоомпый согласованный для всех ступеней затухания аттенюатора. В приборах имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы. Наличие автономного усилительного блока в генераторе ГЗ-112/1 обеспечивает сигнал высокого уровня па высокоомной нагрузке.Основные данные Г3-112 Диапазон частот 10 Гц-10 МГц (6 поддиапазонов) Основная погрешность установки частоты, %: plusmn;[2 +(30/f)] (10 Гц - 1 МГц); plusmn;3 (выше 1 МГц Выходное напряжение 5 В (50 Ом) Ослабление выходного напряжения: 0-70 дБ с дискретностью через 10 дБ (встроенным аттенюатором); - 40 дБ (внешним аттенюатором); -12 дБ (плавно регулируемое) Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц), %: plusmn;1,5 (20 Гц - 100 кГц); plusmn;6 (100 кГц-10 МГц) Коэффициент гармоник, %: 0,5 (20-200 Гц; 20-200 кГц); 0,3(200 Гц-20 кГц); 1 (200 кГц-1 МГц); 2.(1-2 МГц) Параметры сигнала прямоугольной формы:амплитуда (размах) 10 В (50 Ом);скважность 2;длительность фронта и среза 50 нс Параметры сигнала на дополнительном выходе усилительного блока (ГЗ-112/1):выходное напряжение (1000 Ом), В: 25 (10 Гц - 1 МГц), 20 (1 - 10 МГц);погрешность установки напряжения plusmn;6%;коэффициент гармоник, %: 3 (10 Гц - 1 МГц), 5 (1-10 МГц)
