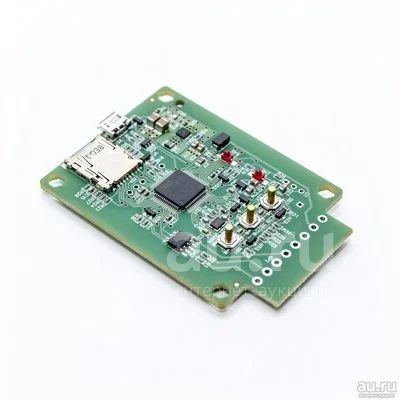

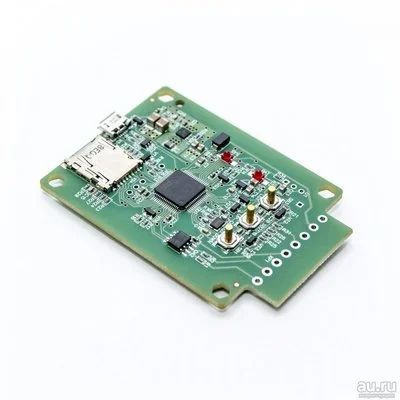

Контроллер iqLED RF 1.2 MOD для адресной светодиодной ленты

ТОВАР НА ЗАКАЗ! ДОСТАВКА 7 ДНЕЙ!

Модуль с легкостью может быть интегрирован в светодиодный/пиксельный костюм, LED реквизит, SMART светильник, DMX прожектор и т.п. Может использоваться для создания декоративной подсветки интерьера, зданий и сооружений, наружной рекламы. Высококачественное радио позволяет устойчиво работать множеству отдаленных контроллеров на единую анимацию или шоу. Возможность совместной работы с Media Player Classic Home Cinema (MPC-HC) позволяет легко управлять контроллерами под музыку, а встроенный Card Reader добавит удобство в работе! Интегрированный повышающий/понижающий DC/DC позволяет работать напрямую от аккумуляторов с широким диапазоном питающих напряжений. Сдвоенный IC порт позволяет разбить нагрузку (максимальное количество 2048 pix) в нужной пропорции, что обеспечивает высокий и стабильный FPS при полной загрузке. Наличие DMX512 позволяет подключить DMX декодеры совместно с IC чипами. Также имеется возможность управлять модулем iqLED RF v1.2 с DMX консоли по проводному дифференциальному интерфейсу (D+ и D-). Внимание!!! Для данной модели контроллера корпус приобретается отдельно, в качестве дополнительной комплектации!

Технические характеристики:

Напряжение питания: +2,8…+13,2 V DC

Количество каналов радиочастот: 8

Диапазон радиочастот: 433.075… 433.800 МГц

Максимальное количество ведомых пикселей: 2048

Возможность групповой работы контроллеров: есть

Питание от USB: есть

Потребляемый ток: 100 мА

Тип Flash памяти: microSD

Размер карты памяти: до 32GB

Количество обрабатываемых программ: до 128

Номинальный FPS при полной загрузке 2018 pix: 30

Обновление прошивки: поддерживается

Встроенный картридер: есть

Подключение к ПК: есть

Количество кнопок: 3

Количество портов IC: 2 (сдвоенный)

Количество портов DMX: 1

Температура эксплуатации:-40°C…+85°C

Габаритные размеры: 72x50x7 мм

Вес: без корпуса – 21 г, с корпусом – 68 г

Поддерживаемые типы драйверов:

WS2801

WS2803

WS2811

WS2812b

WS2813

WS2818

UCS1903

APA102

PL9823

SK6812

SK9822

Область применения:

Умные светодиоды

SMART ленты/матрицы

DMX декодеры/прожекторы

SMART LED кластеры

Поддерживаемое программное обеспечение:

LS Terminal – световая динамика

Light Studio Express Edition 2012 – световая динамика

iqLED tracer – утилита для построения пиксельной карты, входит в состав LS Terminal

Light Studio Programmer – обновление прошивки

Jinx! – для создания и отображения различной анимации и текста

Media Player Classic Home Cinema (MPC-HC) – синхронизация с музыкой + управление со смартфона

Особенности устройства:

Исполнение – печатная плата

Контроллеры устойчиво работают на отдалении 100-200 метров. При использовании направленной антенны на 433 Мгц можно добиться дальности связи более 1 км

Имеется возможность подключать ИК глазок, для управления пультом ДУ

Схема подключения:ANT – клемма подключения антенны. Общая длина проводника антенны до радио модуля должна составлять 172мм.

+3,7В – клемма штатного питания. Диапазон входного напряжения: +2,8…+13,2В

GND – клемма общий

S – клемма выхода синхронизации либо 2-й выход данных (D0_2)

D – клемма выход данных DO_1

GND – клемма общий

D- клемма DMX-

D+ клемма DMX+

Здесь можно скачать необходимое для работы программное обеспечение.
