Строительная пороховая ударная колонка УК. Для пробивки отверстий в бетонных плитах перекрытий. Пороховой монтажный инструмент.

- выпускается заводами Главэлектромонтажа Минмонтажспецстроя. Она предназначена для пробивки отверстий в многопустотных железобетонных панелях потолочных перекрытий при монтаже электропроводок на строительстве жилых и общественных зданий. В бетоне марки 200 — 300 при толщине бетона 15—50 мм колонка пробивает отверстия диаметром 20—40 мм, производительность колонки 250—300 выстрелов в рабочую смену. Длина колонки со штангой 1800 мм, что позволяет в помещениях высотой 2,5—3 м пробивать отверстия без применения подмостей.

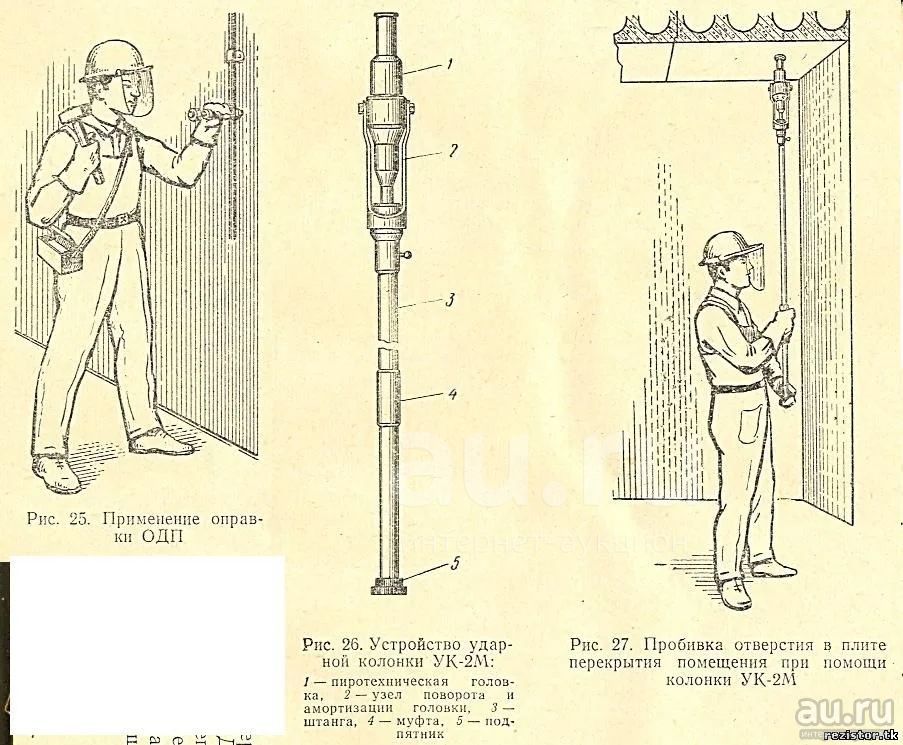

Колонка УК состоит из головки, узла поворота и амортизации головки и штанги для удержания колонки с механизмом накола капсюля патрона. Примечание. Колонки УК- и УКМ могут использоваться, для пробивки отверстий Колонка пороховая УК-

Габаритные размеры, мм

1805´108´80

Масса порохового инструмента, кг

8,0

Масса порохового инструмента в комплекте поставки, кг

10,5

Используемые пороховые патроны

МПУ-1

Пробиваемый материал

Многопустотные железобетонные панели по ГОСТ 9561-76

Толщина пробиваемого материала, мм

До 50

Диаметр пробиваемых отверстий, мм

20-40

Запирание порохового патрона в стволе

Жесткое

Способ воспламенения порохового патрона

Ударом бойка по капсюлю при ручном перемещении муфт со штоком

Экстракция стреляной гильзы из патронника

Вручную, шомполом с зацепами

Отдача при выстреле

Воспринимается массой пороховой колонки и руками рабочего

Воспринимается массой пороховой колонки, пружиной муфты и руками рабочего выполнение отверстия должно производиться строго по оси пустот, вымеряемой по шаблону; на площади 1 м2 должно быть не более одного отверстия.
