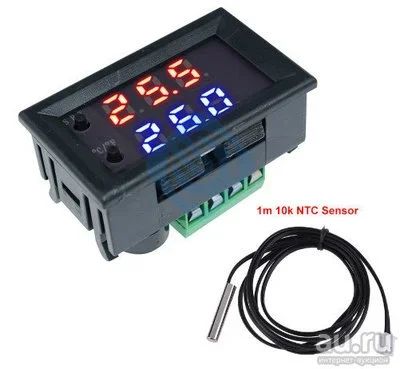

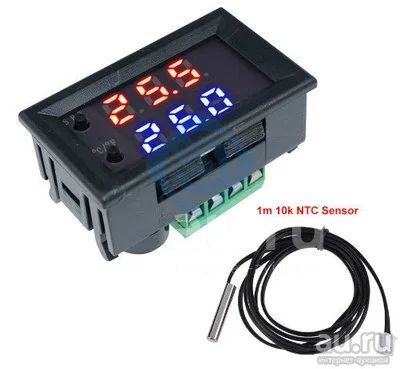

Цифровой термостат, электронный терморегулятор W1209WK W1209 12v

Технические характеристики:

-Отображение ТЕКУЩЕЙ температуры

-Отображение ЗАДАННОЙ температуры

-Диапазон измерения температуры: от -50 до 110 °С

-Точность: 0.1°С

-Гистерезис: 0.1 – 30 °С

-Частота обновления: 0.5 s

-Защита от перегрева: 0-110 °С

Подготовка к работе

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).

2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».

Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора:

P0 Режим работы терморегулятора: охлаждение - (Cooling) / нагрев (Heating) C / H C

P1 Гистерезис, °C 0,1…15 2

P2 Верхний предел установки поддерживаемой - температуры, °C 110 110

P3 Нижний предел установки поддерживаемой - температуры, °C -50 -50

P4 Коррекция температуры, °C -7 ... +7 0

P5 - Задержка времени включения реле (может отличаться от выбранного в пределах ± 50%), мин. 0…10 0

P6 Верхний предел температуры отключения (защита от перегрева), °C OFF или ON (при ON от 0°C до110°C) OFF

Индикация

LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «HHH» - температура вне диапазона (меньше -50°C или больше 110°C), «---» превышение пределов заданных в параметре P6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

-Входное напряжение: DC 12V

-Датчик: NTC (10 К 0.5%) водонепроницаемый

-Выход: реле 5А
