Угломер 2УРИ

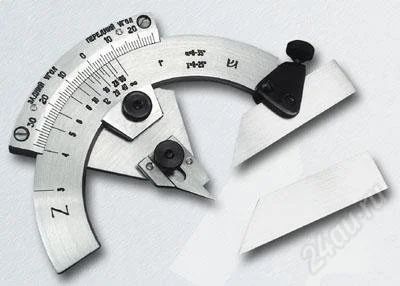

Угломер 2УРИ предназначен для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм. Прибор состоит из сектора со шкалой переднего и заднего углов и дуги со шкалой чисел зубьев у проверяемого инструмента. К правому торцу дуги прикреплена сменная линейка: с узкой измерительной поверхностью - для измерения фрез и плоских протяжек; с широкой измерительной поверхностью - для измерения круглых протяжек. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента.
