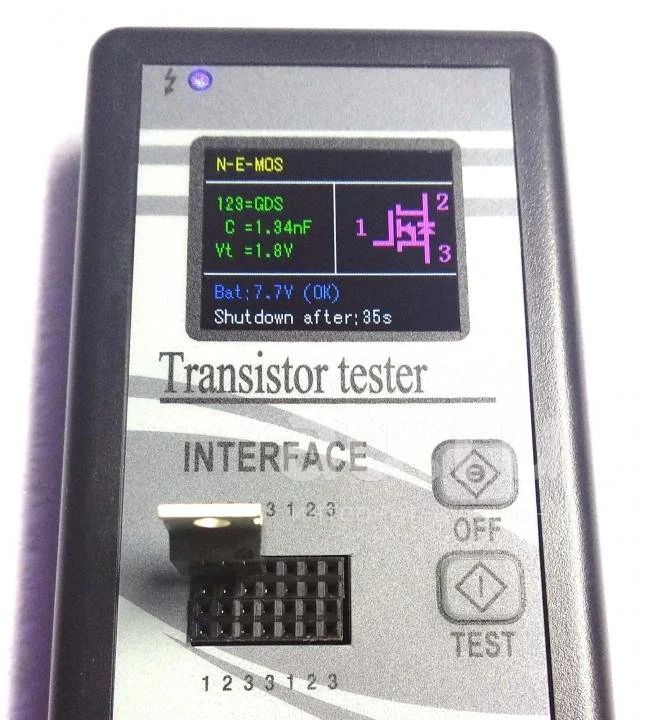

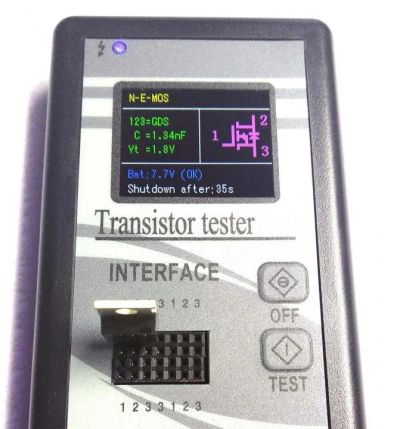

Многофункциональный тестер T1 (модификация Fish8840) измеритель LCR, RLC, ESR (резисторы, конденсаторы, транзисторы, диоды, катушки и тп.) [Л1] qalter
Удалён продавцом.
Описание
Состояние | Новое |
Новый, в упаковке.
Мультифункциональный ESR тестер радиоэлектронных компонентов – это незаменимый прибор при сборке и ремонте электронных устройств. Предназначен для проверки и определения основных показателей различных радиодеталей: биполярных, полевых и составных транзисторов, индуктивностей, конденсаторов, резисторов, диодов, тиристоров и симисторов и т.д. Тестер также позволяет определять назначения выводов полупроводниковых электронных компонентов. Полученные результаты измерений отображаются на цветном ЖК дисплее прибора.
Прибор имеет небольшие габариты и вес, и очень прост в эксплуатации! Установили радиодеталь, нажали кнопку, посмотрели результат!
Особенности:
• Цветной дисплей
• Питание 9В (отображение остатка заряда батареи, батарея в комплекте)
• Автоматическое сканирование разъёмов тестера и отображение результатов на дисплее.
• Измерение порогового напряжения и ёмкости затвора MOSFET
• Измерение коэффициента усиления биполярных транзисторов по напряжению и порогового напряжения база-эмиттер
• Тест одним нажатием кнопки, автоматическое отключение тестера для экномии заряда батареи
• Время измерения: 1-2 секунды (для проверки конденсаторов обычно требуется больше времени) Примечание: Во избежание выхода прибора из строя, до начала тестирования, убедитесь, что конденсаторы разряжены.
Характеристики:
• Дисплей: TFT цветной дисплей 128 х 160 точек
• Средняя скорость тестирования: 1-2 секунды
• Потребляемый ток: не более 20 мА
• Диапазон измерения сопротивления: 0,5 Ом – 50MОм
• Диапазон измерения индуктивности : 0,01 мГн – 20 Гн
• Диапазон измерения ёмкости: 25 пФ – 9999 мкФ
• Питание: DC 9 В (батарея типа "крона", в комплекте)
• Цвет: серый
• Размеры: 135 x 70 x 25 мм
• Вес: 130 г
Комплект:
• 1шт тестер транзисторов
• 1шт 14-контактный разъем (ZIF панелька)
• 1шт Элемент питания 9В типа "крона"
Калибровка (Самодиагностика):
До начала калибровки, приготовьте заранее конденсатор емкостью более 100нФ.
Перед включением (нажатием TEST) замыкаются интерфейсные контакты 1-2-3 между собой (накоротко), затем нажимается кнопка TEST. Прибор начинает проходить самодиагностику и калибровку. На экране будут отображаться шаги самодиагностике 1... 2... 3...
На 5 шаге, прибор попросит отключить замыкание контактов 1-2-3, затем проведет еще несколько шагов тестирования. В последний, 10 шаг тестирования - прибор попросит подключить подготовленный заранее конденсатор емкостью более 100нФ. Далее диагностика заканчивается и прибор переходит в режим измерения.
Примеры тестов того, что оказалось под рукой, на последних фото.
