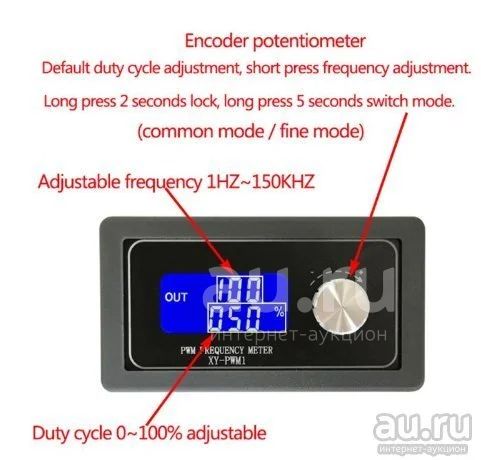

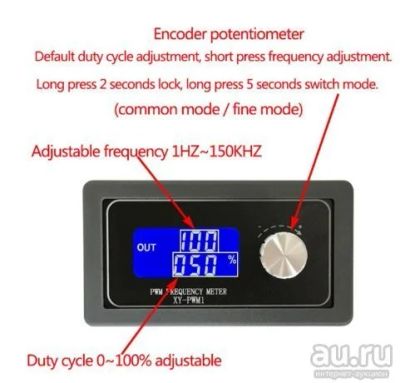

генератор сигналов Модуль Регулируемый PWM 1 Гц-150 кГц (ш4)

Частота делится на четыре области: автоматическое переключение:

1. XXX (без десятичной точки): наименьшая единица 1 Гц, а диапазон значений 1 Гц ~ 999 Гц; минимальная единица

2. X. XX (Десятичная точка в 100 бит) составляет 0,01 кГц, а диапазон значений-9,99 кГц ~ 1,00 кГц;

3. XX. X (Десятичная точка в десяти местах): наименьшая единица составляет 0,1 кГц; и диапазон составляет 99,9 кГц ~ 10,0 кГц.

4. x.X.X (Десятичная точка в десяти битах и 100 бит): наименьшая единица-1 кГц; и диапазон-1 кГц ~ 150 кГц. e. g. частотный дисплей: 100 указывает на PWM выход 100 Гц импульс; 1,01 представляет импульс PWM выход 1.01K.54.1 представляет импульс PWM выход 54.1KHz.1.2.4 указывает на импульс PWM выход 124KHz. рабочий цикл: 0 ~ 100%; все настройки сохранены отключением питания.

Настройка параметров:

Модуль имеет четыре независимых ключа, используемые для установки частоты и рабочего цикла, поддержка короткого нажатия (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установите параметры автоматически, сохраните, потеря мощности не потеряна.

Область применения:

1. Используется в качестве генератора сигналов квадратных волн для генерации сигналов квадратных волн для экспериментального развития.

2. Используется для генерации сигналов квадратной волны, которые управляют приводами двигателя.

3. генерировать Регулируемый импульс для использования MCU;

4. генерировать регулируемые импульсы для управления связанных цепей (PWM затемнения и регулирования скорости приложений).

Параметры:

Рабочее напряжение: 3,3 ~ 30 в

Диапазон частот: 1 Гц ~ 150 кГц

Точность частоты: Точность составляет около 2% в каждом диапазоне

Возможность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА

Амплитуда выхода: амплитуда PWM равна напряжению питания

Температура окружающей среды:-20 ~ + 70 °

Размеры: 3,7x4,3x7,8 см/1,46x3,07x1,69 дюймов
