Конвертер (адаптер) IIC/I2C/TWI для дисплеев LCD 1602, LCD 2004 (LCD-1602-IIC-Adapter) 011027.1
Продан по цене «Купить сейчас».
Конвертер (адаптер) IIC/I2C/TWI для дисплеев LCD 1602, LCD 2004 (LCD-...
Описание
Состояние | Новое |

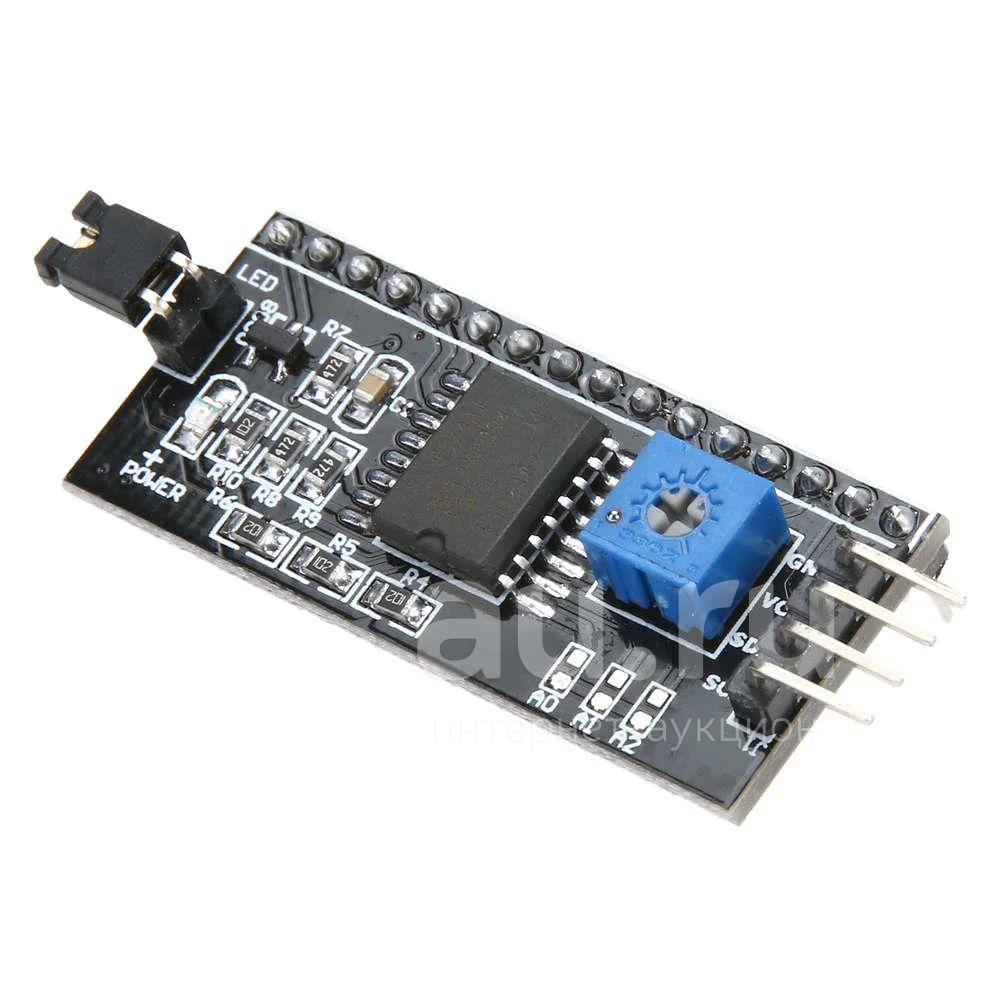

Плата конвертер LCD-1602-IIC-Adapter для преобразования параллельного 8-битного интерфейса текстовых ЖК дисплеев в шину I2C.
Конвертер специально предназначен для работы с символьными дисплеями серий LCD 2004, LCD 1602 и LCD 1604.
Жидкокристаллический монитор с установленным конвертером LCD-1602-IIC-Adapter подключается к плате Arduino при помощи четырех проводов – два провода для данных, два провода для питания.
Наличие последовательного интерфейса позволяет дисплеям общаться с контроллером Arduino по средствам 2-х проводной связи, это поможет сэкономить цифровые пины контроллера для подключения дополнительной периферии.
Так же на I2C/SPI конвертере установлен потенциометр для регулировки яркости подсветки. Адрес по умолчанию 0x27.
Вывод GND - подключается к GND на плате
Вывод VCC – на 5V
Вывод SCL - подключается на Arduino Uno и Nano А5 (SCL), на Arduino Mega 21 (SCL)
Вывод SDA - подключается на Arduino Uno и Nano А4 (SDA), на Arduino Mega 20 (SDA)
Расположенные по периметру выводы позволят припаять конвертер к дисплею с тыльной стороны.
Характеристики
Питание: от 2.5 до 6 В
Интерфейсы: IIC/I2C/TWI
Размер: 41.5 x 19 x 15.3 мм
Световая индикация подачи питания
