Звукозаписывающий модуль с микрофоном на плате ISD1820 (модуль записи голоса) 011026.1

Модуль записи/воспроизведения голоса на микросхеме ISD1820 со встроенным микрофоном для Arduino.

Электронный модуль для записи и воспроизведения краткого голосового сообщения RKP-SR-ISD1820 используется в самых различных системах. Это робототехника, системы "умный дом", охранные системы, обучающие игрушки, рекламные сувениры, системы оповещения, блоки технологической автоматики и д.р. Совмещая устройство с другими модулями можно оповещать, например, об изменении параметров.

• Частотные характеристики модуля ориентированы на запись и воспроизведение речи.
• С помощью модуля RKP-SR-ISD1820 можно создавать и воспроизводить голосовые сообщения длительностью до 10 секунд.
• Звуковое сообщение находится на длительном хранении в области энергонезависимой памяти микросхемы ISD1820.
• Записанный голос можно проконтролировать и, по необходимости, переписать.

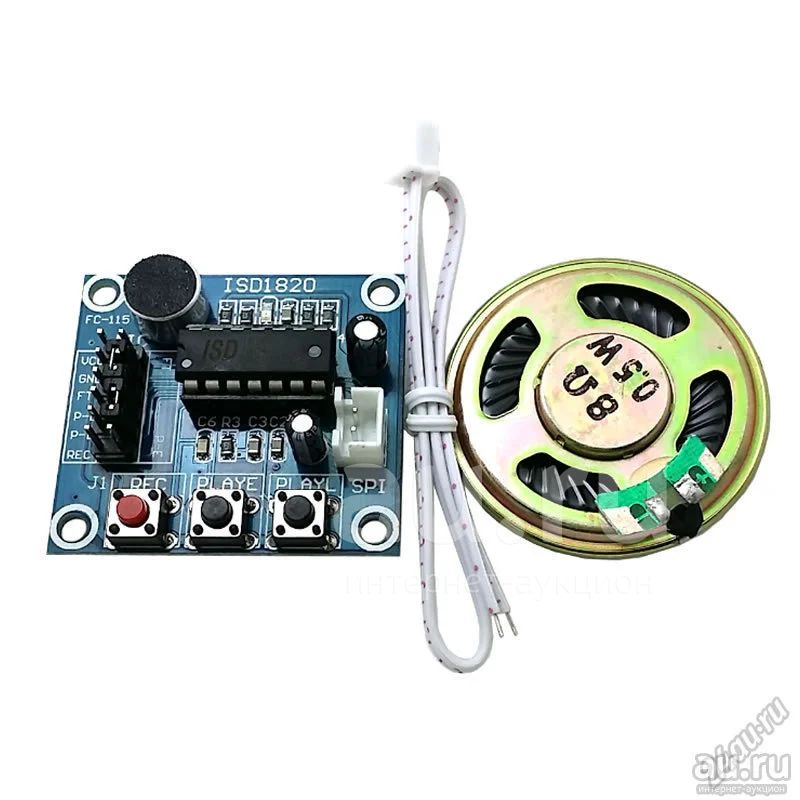

• На плате модуля записи голоса установлен разъем SP1 для подключения динамика. Модуль может напрямую управлять небольшим динамиком 8 Ом 0.5 Вт
• Благодаря установке микросхемы ISD1820 в панель, звукозаписывающий модуль RKP-SR-ISD1820 можно использовать как рекордер для записи множества различных сообщений в разные микросхемы.
• Модуль может использоваться так же в качестве усилителя для мегафона или других микрофонных узлов приборов. Благодаря наличию АРУ и полосового фильтра качество звука выше, чем при использовании обычного микрофонного усилителя.

Характеристики

Напряжение питания: 3 – 5 В

Длительность записи/воспроизведения: 10 с

Предельное расстояние для записи голоса не более: 20 см

Рабочая температура: от 0 до 50 °C

Размер: 38 x 42.5 мм

В ручном режиме модуль ISD1820 управляется с помощью трех кнопок.

• Красная кнопка REC – запись.
• Нажмите и удерживайте кнопку для записи. Во время записи светится светодиод, при приближении к концу допустимого времени записи быстро мигает и гаснет, когда время записи закончилось.
• Кнопка PLAYL - воспроизведение фрагмента записи.
• Запись воспроизводится, пока нажата кнопка.
• Кнопка RLAYE - воспроизведение записи полностью.
• При кратковременном нажатии воспроизводится вся запись, в конце воспроизведения кратковременно включается светодиод.

Подключение ISD1820

Модуль имеет двухрядную группу из двенадцати штырьевых контактов. Линия питания соединяется с контактом VCC, GND - общий провод. К одним контактам группы подводятся управляющие сигналы автоматического режима управления, а на другие устанавливаются перемычки выбора различных режимов работы. В обычном режиме две перемычки устанавливаются в центре ряда из шести контактов (см. фото модуля).

Для перевода модуля в режим трансляции звука, устанавливается перемычка на контакты FT (Feed Through), не путайте с подписанным контактом для входного сигнала управления.

Для перевода модуля в режим циклического воспроизведения, устанавливается перемычка на контакты Р-Е (другое название перемычки RPL).

Кнопки модуля можно дублировать, подавая логические уровни на контакты группы.

Назначение контактов:

FT - режим трансляции, аналогичный установке перемычке FT

P-L - алгоритм работы аналогичен кнопке PLAYL

P-E - при кратковременной подаче сигнала воспроизводится вся запись. Подключается к микроконтроллеру через цифровой выход

REC - запись. Подключается через интерфейс ШИМ.

Используя управляющие сигналы модуль можно ввести в состав более сложных приборов или осуществить управление от микроконтроллеров Raspberry Pi, Arduino.

Для работы модуля записи голоса достаточно стандартных библиотек Arduino IDE.
