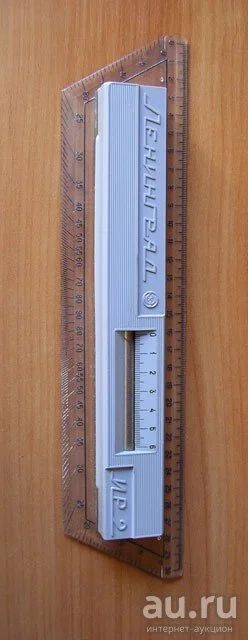

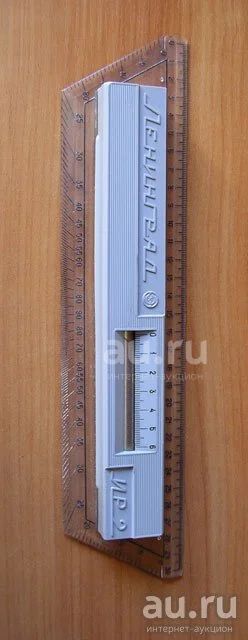

Инерционная линейка рейсшина Ленинград ИР-2

Пример преобразования вращательного движения в линейно-поступательное. Нанесенный на вращающийся при движении опорный вал линейки желобок (отметочная линия) позволяет измерять пройденное линейкой расстояние. Специальное окошко линейки позволяет наблюдать смещение желобка вдоль нанесенной шкалы с делениями в 1 мм. Остается проводить линии при каждом совмещении желобка с риской, очередной отметкой, задавая расстояние между линиями до 6 см с точностью до мм. Кроме того, нижняя прозрачная часть имеет градусную шкалу и может служить транспортиром.

Удобный чертежный инструмент для штрихования, популярный у геодезистов, маркшейдеров, конструкторов. Конструктивно резко отличается от трех ранее описанных. Следует отметить, что точность заданного шага (интервала) между прочерчиваемыми линиями у рейсшин ИР-2 уступала штриховальным приборам.
