АЦП для аналоговых весов HX711 Тензодатчик с HX711 для построения своих весов и автоматизации процессов 0109138.3

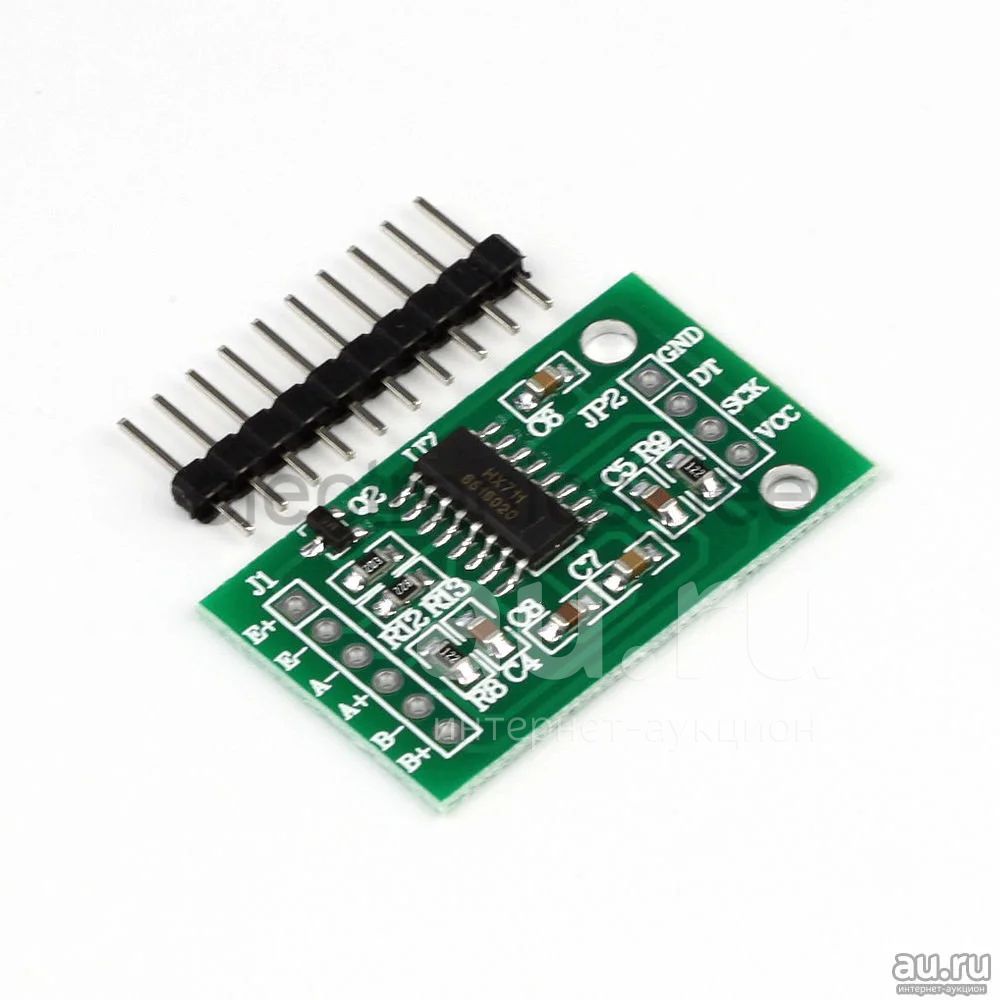

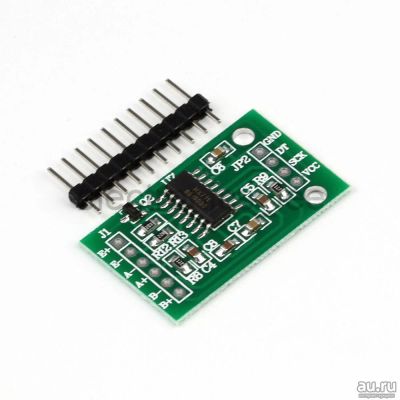

Arduino-модуль HX711 (рис. 1) на основе АЦП со встроенным усилителем HX711 предназначен для получения данных с тензодатчиков ( датчиков, преобразующих величину деформации в электрический сигнал). Основа модуля – специализированная микросхема HX711, имеет АЦП с разрешением 24 бит, благодаря чему обеспечивается высокая точность измерений (для сравнения – разрешение АЦП, встроенного в Arduino 10 бит). Модуль имеет 2 канала А и В, к которым можно подключить два тензодатчика. Для канала A коэффициент усиления равен 64 или 128, для канала B коэффициент усиления равен 32. Модуль работает с частотой измерения 80 Гц.

• Напряжение питания – 6-5.5 В
• Рабочее напряжение – 5 В
• Количество каналов подключения тензодатчиков – 2
• Коэффициент усиления – 32, 64, 128
• Дифференциальный вход с напряжением – ± 40 мВ
• Разрядность АЦП – 24 бит
• Частота измерений – 80 Гц
• Рабочий ток <10 мА
• Рабочая температура – -40 – 85 °С
• Размеры: 38x21x10 мм
