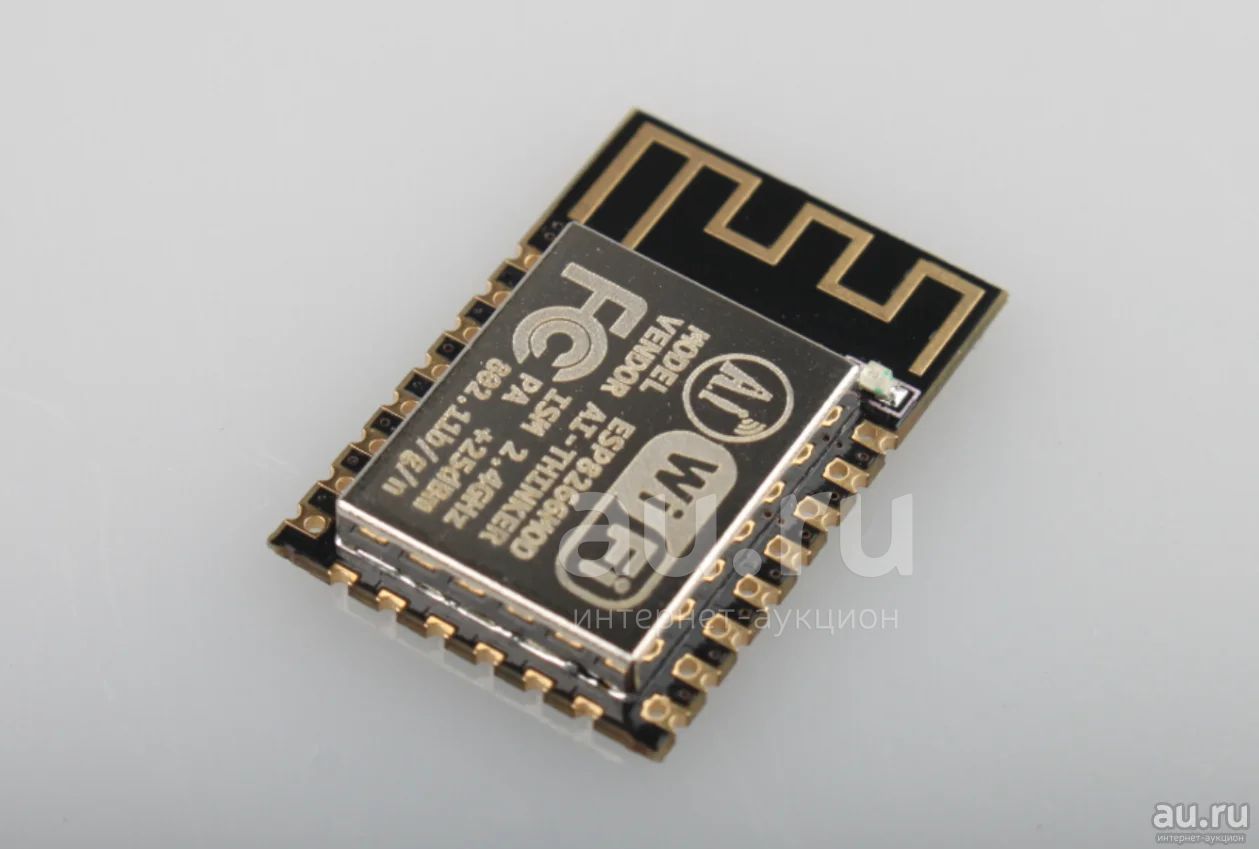

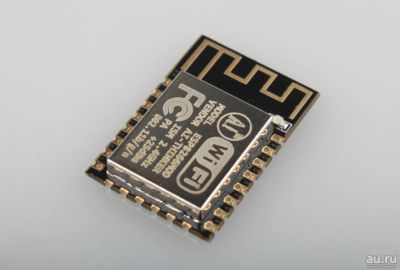

WIFI модуль ESP-12F на базе ESP8266, соответствующий требованиям FCC (с металлическим экраном), с улучшенной PCB-антенной и 4 МБ flash-памяти 010906.2

ESP-12F 22-выводный модуль на базе ESP8266, соответствующий требованиям FCC (с металлическим экраном), с улучшенной PCB-антенной и 4 МБ flash-памяти

• на базе микросхемы ESP8266
• 4 МБ встроенной памяти flash
• последовательный интерфейс UART: 2 вывода (Rx и Tx)
• Интерфейс SPI
• Готовность к FCC-сертификации (металлический экран)
• 17 выводов GPIO, вывод Chip enable, вывод АЦП, вывод Reset
• встроенная PCB-антенна улучшенной производительности
• радиоблок 2.4 ГГц соответсвует 802.11 b/g/n
• поддерживаются режимы WiFi Direct (P2P), soft-AP (точка доступа)
• встроенный стек TCP/IP
• встроенные радиокомпоненты, прямое подключение к антенне (TR switch, balun, LNA, усилитель мощности и согласующие цепи внутри чипа)
• выходная мощность +19.5dBm в режиме 802.11b
• процессорное 32-битное RISC ядро
• шифрование WEP, TKIP, AES, and WAPI (в т.ч. поддерживается WPA2)

ESP-12F: 16x24x3 мм

ESP-12E - модуль WiFi 802.11 b/g/n, построенный на базе популярного чипсета ESP8266EX. Модуль содержит микросхему flash-памяти формата SOP-210mil, в которой хранится программное обеспечение модуля. При каждом включении питания данное ПО автоматически загружается в чип ESP8266EX. Объема flash-памяти 4 МБ оказывается вполне достаточно, чтобы хранить полноценные программные приложения, управляемые обширным набором текстовых АТ-команд, и для реализации сложных алгоритмов шифрования и аутентификации на основе сертификатов безопасности WPA2-Entrprise. Центральным вычислительным ядром модуля является встроенные внутри чипсета ESP8266EX процессор Tensilica L106 32 разряда. Мощности процессорного ядра хватает для работы сложных пользовательских приложений цифровой сигнальной обработки. Модуль ESP-12E снабжен встроенным кварцевым резонатором, полностью обеспечивающим работу процессорного ядра и периферии при подаче питания. Взаимодействие модуля ESP-12E с внешними устройствами осуществляется через 22 краевых вывода, расположенных вдоль двух противоположных краев модуля. Рядом с каждым выводом модуля есть сквозное монтажное отверстие для пайки линейки штыревых контактов. Выводы модуля соединены с множеством интерфейсов чипа ESP8266EX: 2-контактный UART (RX и TX) для обмена данными и АТ-командами, Вывод GND (земля), Питание (VCC), Chip enable (CH_PD) для управления питанием модуля с внешнего микроконтроллера, вывод Reset для экстренной перезагрузки модуля, 17 GPIO (включая выводы интерфейса SPI) и 1 вывод АЦП. В модуле ESP-12E предусмотрена встроенная антенна типа PCB (дорожка на плате) улучшенной производительности с коэффициентом усиления 3dBi.

Характеристики

• Wi-Fi
• Готовность к сертификации: FCC/CE/TELEC/SRRC
• Протоколы: 802.11 b/g/n/e/i
• Диапазон частот: 2.4ГГц ～ 2.5ГГц (2400MГц ～2483.5МГц)
• Мощность передатчика
• 802.11 b: +20 дБм
• 802.11 g: +17 дБм
• 802.11 n: +14 дБм
• Чувствительность приемника
• 802.11 b: -91 дБм (11 Мбит/с)
• 802.11 g: -75 дБм (54 Мбит/с)
• 802.11 n: -72 дБм (MCS7)
• Варианты антенны: PCB-антенна (дорожка на плате)
• Корпус модуля выполнен в соответствии с требования стандарта FCC (FCC - сертификация модуля не проводилась)
• Аппаратное обеспечение
• Процессорное ядро: Tensilica L106 32 разряда
• Периферийные интерфейсы:
• UART
• SPI
• Диапазон напряжений питания: 2.5В ~ 3.6В
• Потребление тока
• Среднее значение: 80 мA
• Рабочий диапазон температур: -40°C ~ 125°C
• Диапазон температур при хранении: -40°C ~ 125°C
• Корпус: 16x24x3 мм с 22 краевыми контактами и сквозными монтажными отверстиями у основных контактов
• Внешние интерфейсы
• 17 GPIO
• Chip enable (CH_PD)
• Reset
• ADC

Области применения

• Домашняя техника
• Домашняя автоматика
• Умные источники питания и умный свет
• Сети Mesh
• Беспроводные системы промышленного контроля
• Наблюдение за детьми
• IP-камеры
• Сенсорные сети
• Носимые электронные устройства
• Локально-привязанные Wi-Fi-приложения
• ID-метки безопасности
• Wi-Fi beacon метки системы позиционирования
