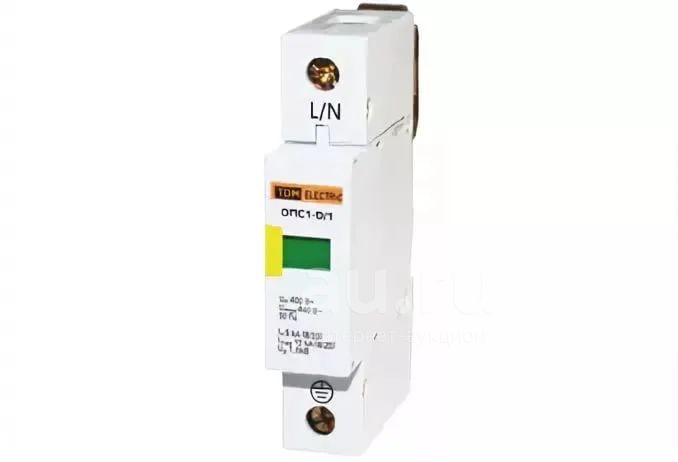

Ограничитель импульсных перенапряжений ОПС1-D/1

Предназначен для защиты электрических цепей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений.

Класс III (D) — третья ступень защиты электрооборудования объекта от остаточных грозовых и коммутационных перенапряжений. УЗИП устанавливается в непосредственной близости электропотребителей (например, в локальные щиты, распределительные коробки, розетки, либо непосредственно в оборудование).

Рекомендации по применению

В летний период грозовой разряд в воздушную линию вызывает появление перенапряжений в десятки киловольт, носящих характер бегущих волн с большой крутизной и временем возрастания от нуля до максимума 1.0÷8.0 мкс. Попав во внутреннюю распределительную сеть здания, разряд может вызвать пробой, возгорание изоляции и выход из строя электрооборудования. Аналогичные последствия могут вызвать коммутационные перенапряжения, возникающие при переключениях на подстанциях или при пуске и отключении мощных электропотребителей.

С помощью ОПС1 можно создать весьма эффективную и долговременную защиту объекта. Одним из основных условий при этом является наличие контура заземления, а для производственных помещений — и системы выравнивания потенциалов. Ведь, несмотря на малую длительность, грозовой разряд несет значительную энергию. Максимальное пиковое значение тока разряда может достигать 100 кА, и при отсутствии выравнивания потенциалов вполне возможно возникновение опасного шагового напряжения. Трехступенчатая система защиты внутри здания позволяет плавно понижать опасный импульс перенапряжения «по ходу» в сторону потребителя до безопасной величины путем отбора и «слива» в землю части энергии быстродействующими разрядниками каждой ступени.

При установке разрядников следует учесть, что последовательная (селективная) работа ступеней защиты будет обеспечена, если расстояние между ступенями по воздушной и кабельной цепям составляет не менее 7÷10 м. В этом случае при появлении бегущей волны разряда индуктивность участка цепи будет создавать необходимую постоянную времени задержки нарастания напряжения.

Расстояние от разрядников, установленных в абонентском щите потребителя, до самой удаленной нагрузки не должно превышать 30 м.

Подключение к фазным и нулевой шинам во всех трех ступенях производят до коммутационной аппаратуры и аппаратуры защитного отключения. Длина проводников, соединяющих разрядники с PEN- или PE- проводником, должна быть минимальной, а их сечение – не менее 25 мм².
