Транзистор КТ808А

КТ808А

Транзисторы кремниевые мезапланарные структуры n-p-n переключательные.

Предназначены для применения в переключающих устройствах, генераторах строчной развертки, электронных регуляторах напряжения.

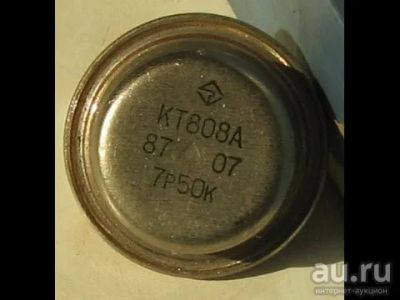

Корпус транзисторов 2Т808А, КТ808А металлический со стеклянными изоляторами и жесткими выводами.

Транзистор 2Т808А-2 - бескорпусный на металлической молибденовой подложке с защитным покрытием и гибкими выводами.

Масса транзисторов 2Т808А, КТ808А (без накидного фланца) не более 22 г,

Тип корпуса: КТЮ-3-20.

Технические условия: Ге3.365.020 ТУ.

Основные технические характеристики транзистора КТ808А:

• Структура транзистора: n-p-n;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 7,2 мГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 120 (250 имп.) В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 10 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 3 мА (120В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 50;

• Ск - Емкость коллекторного перехода: не более 500 пФ
