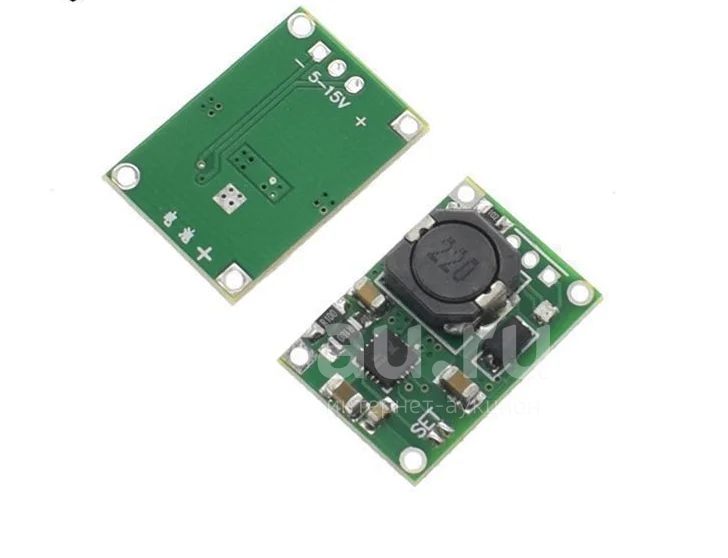

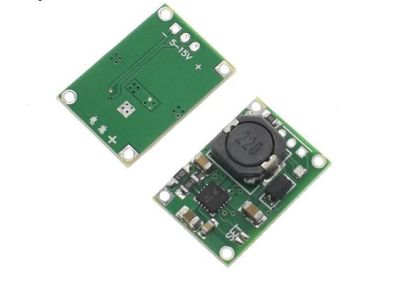

TP5100 2а контроллер заряда для 18650 Модуль заряда лития TP5100 1S-4.2V, 2S-8.4V до 2А Uвходное - до 15В (бк16))

Напряжение полного заряда для 1-й Li-Ion батареи - 4.2V.

Входное напряжение - от 5 до 15VDC.

Напряжение полного заряда для 2-х, последовательно включенных, Li-Ion батарей - 8.4V.

Входное напряжение - от 10 до 15VDC.

Ток заряда - 2A (необходимо приклеить радиатор с обратной стороны платы).

При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из двух резисторов с маркировкой "R100".

По умолчанию выставлен режим заряда 1-й Li-Ion батареи.

При необходимости заряжать две Li-Ion батареи, впаяйте перемычку между контактами "SET".

На плате установлены синий и красный светодиоды.

Если горит синий - нет батареи или заряд окончен.

Если горит красный - идёт зарядка.

При необходимости можно установить внешний вдухцветный светодиод.
