MX1508 драйвер шагового двигателя (аналог L298N) (Arduino)

Цена
100 руб.
Безопасная сделка с доставкой
2 днядо конца торгов(8 нояб 2024 19:32)
Красноярск, Красномосковская
+7 923 346 XX XX
Написать сообщение

Описание

Состояние
Новое

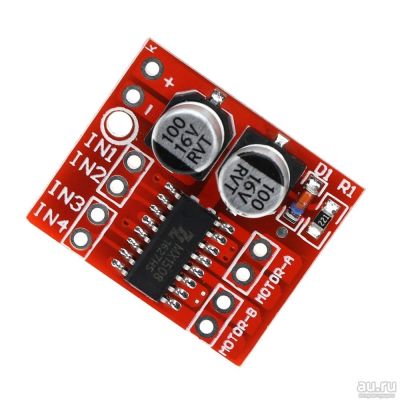

Контроллер шагового двигателя на микросхеме MX1508 (аналог L298N) 2 канала 1,5 (2,5) А


Драйвер для двигателя идеально подходит для использования в моделях машинок, игрушках, роботах и т. д. питаемых от батареек и аккумуляторов. Напряжение питания 2 В ~ 10 В, драйвер может управлять двумя двигателями постоянного тока или 4-проводными двухфазными шаговыми двигателями, позволяет регулировать скорость вращения и менять направление вращения (реверс). Драйвер может обеспечить постоянный ток из 1.5A, пиковый ток до 2.5A, имеет блок тепловой защиты с автоматическим восстановлением.

  • Используется импортный оригинальный чип MX1508, имеющий МОП ключи с низким сопротивлением, минимальное тепловыделение ,позволяющее использовать драйвер без радиаторов теплоотвода, маленький размер, низкое энергопотребление, благодаря чему идеально подходит в портативных устройствах для питания от аккумулятора.
  • (Драйверы на устаревающем L298N имеют в качестве ключей - транзисторы, поэтому у них низкая эффективность, высокая температура при работе, необходимость использования теплоотвода, они громоздкие, микросхему L298N очень легко сжечь).
  • Два канала по 1.5A, пиковый ток быть 2.5A, встроенный контур термозащиты, можно не переживать что драйвер выйдет из строя из-за перегрева, автоматическое восстановление после снижения температуры.
  • Малый размер, легкий вес, ток менее 0,1 микроампера режиме ожидания, является идеальным выбором для вашей модели автомобиля.

Параметры продукта:

  • Двойной H-мостовой драйвер мотора, может управлять двумя двигателями постоянного тока или 4-проводным двухфазным шаговым двигателем.
  • Напряжение питания модуля 2 В - 10 В.
  • Входной сигнал напряжение 1.8 - 7 В.
  • Рабочий ток 1.5A на канал, пиковый ток до 2.5A, низкий ток в режиме ожидания (менее 0.1uA).
  • Встроенный в общих проводимости цепи, когда ввод pin оставляют плавающий, двигатель не неисправности.
  • Встроенный контур термозащиты с гистерезисом (ТСД), не беспокойтесь о остановке двигателя.
  • Размеры: 24.7*21*5 мм (длина, ширина, высота), ультра-маленький размер.
  • Диаметр монтажного отверстия: 2 мм.


Меры предосторожности:

  • 1. Неправильное подключение напряжения (переполюсовка) вызовет повреждения драйвера, соблюдайте полярность!
  • 2. При замыкании выхода на землю или короткое замыкание выходной цепи (двигателя) может вызвать перегрев чипа, перенапряжение более 10 В или токи более чем 2.5A - могут привести к выходу из строя чипа.
