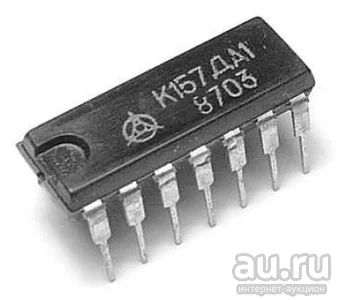

Микросхема к157да1.

Электрические параметры

Параметры Условия К157ДА1 Ед. изм.

Номинальное напряжение питания — ±15±10% В

Выходное напряжение при Uп = ±15 В, Uвх = ±1,5 В ≥9 В

Выходное напряжение покоя при Uп = ±15 В, Uвх = 0 В ≤50 мВ

Ток потребления при Uп = ±15 В (при отсутствии сигнала по

двум каналам) ≤1,5 мА

по выводам 2,3, 5 и 6 ≤0,2 мкА

Выходной ток каждого канала при Uп = ±15 В 2,5…6 мА

Коэффициент усиления напряжения при Uп = ±(3…15) В, Uвх = ±0,1 В, Uвых = 0,7…1 В 7…10 —

Верхняя граничная частота при Uп = ±15 В, Uвх = 1 В, Uвых = 4,5…10 В ≥0,1 МГц
