Д112-25-16 Диод
Продан по цене «Купить сейчас».
Д112-25-16 Диод
Описание
Состояние | Новое |

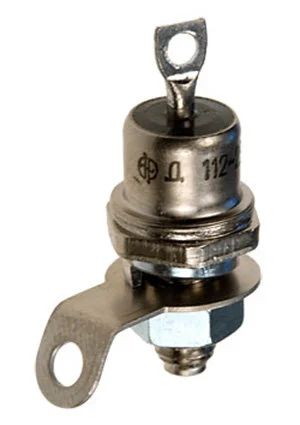

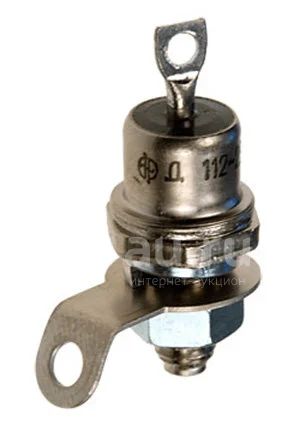

Диод Д112-25-16 – кремниевый диффузионный силовой низкочастотный диод штыревой конструкции общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 25 ампер частотой до 500 Гц в цепях с напряжением 1600 В (16 кл). Тип корпуса диодов Д112-25-16 – SD1: резьба М5, масса – 6 г. Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе. Применяются силовые диоды Д112-25-16 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Диод Д112-25-16 предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.
Выпускаются в металлостеклянном корпусе с жестким выводом прямой полярности.
Средний прямой ток - 25А
Повторяющееся импульсное обратное напряжение - 1600 В
У диодов прямой полярности анодом является основание корпуса, обратной полярности — жесткий вывод.
Охлаждение воздушное естественное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 6 г.
Тип применяемого охладителя - O111.
В наличии 7 штук
Структура условного обозначения:
Д112-25-16
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
1 - обозначение диаметра корпуса диода;
2 - обозначение конструктивного исполнения корпуса диода;
25 - максимально допустимый средний ток в открытом состоянии, А;
16 - класс по обратному повторяющемуся напряжению.
