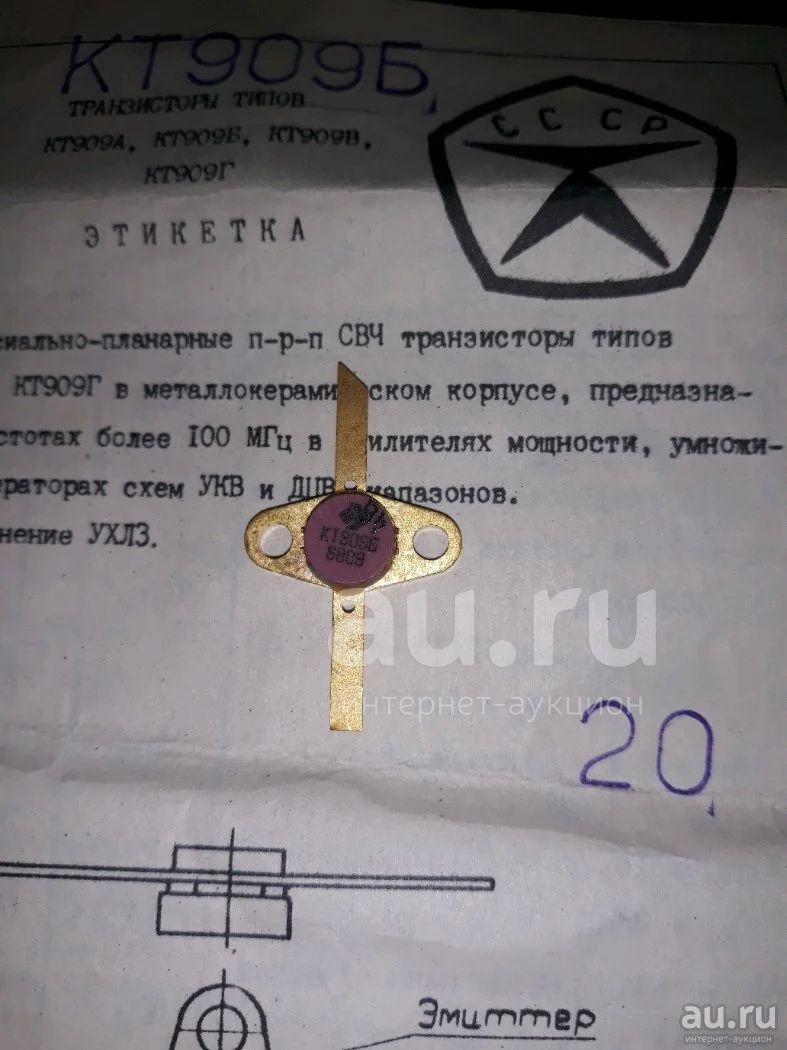

Транзистор КТ909Б.

Кремниевые СВЧ n-p-nКТ909Б

Транзисторы КТ909Б кремниевые эпитаксиально-планарные структуры n-p-n генераторные.

Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 100...500 МГц при напряжении питания 28 В.

Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.

Тип прибора указывается на корпусе.

Масса транзистора не более 4 г.

Тип корпуса: КТ-15.

Технические условия: ЩБ3.365.064 ТУ.

Основные технические характеристики транзистора КТ909Б:

• Структура транзистора: n-p-n;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 54 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 500 МГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В (0,01кОм);

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3,5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 4 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 60 мА (60В);

• Ск - Емкость коллекторного перехода: не более 60 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,18 Ом;

• Рвых - Выходная мощность транзистора: не менее 35 Вт на частоте 500 МГц;

• tрас - Время рассасывания: не более 20 нс транзисторы.
