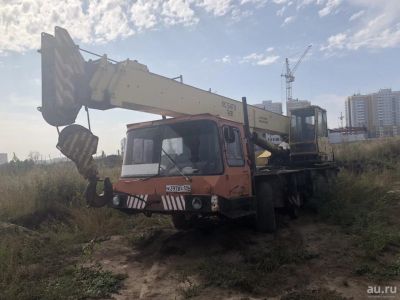

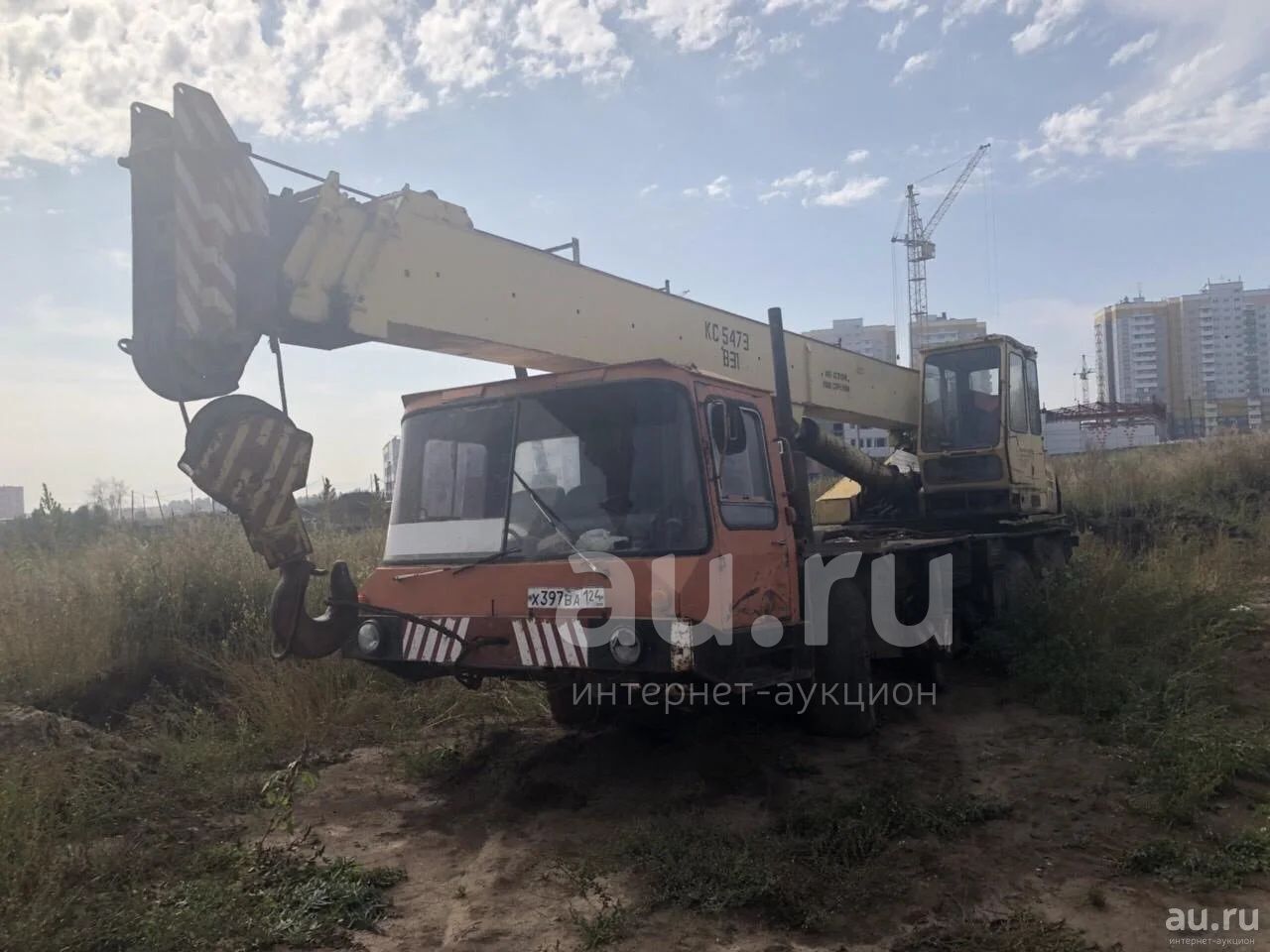

Автокран Днепр КС-5473 на польском шасси PC253 (PS-253 /ПС-253) в Красноярске, грузоподъемность г/п 25 тонн

Автокран на ходу.

Техника находится в г. Красноярск.

Кран КС-5473 смонтирован на трехосном польском спецшасси ПС-253 (PS-253) с колесной формулой 6 Х 4. В качестве силовой установки применен дизель SW-680/93/1 (в 80-х гг. - дизель ЯМЗ-236), который, помимо механизма передвижения шасси, приводит в действие гидравлические насосы выносных опор и гидромоторов крановой установки. Кран оснащен 25- и 5-тонными крюками механизмов основного и вспомогательного подъема. Работать без выносных опор и передвигаться со скоростью 2,5 км/ч может с грузом весом до 8 т. Трехсекционная стрела длиной 10 - 24 м с двумя выдвижными секциями, перемещаемые длинноходовым гидроцилиндром и канатным мультипликатором. На стреле могут быть установлены 8 м решетчатый удлинитель и неуправляемый гусек длиной 7 м - в таком исполнении достигается максимальная высота подъема груза - 36 м. Гусек и удлинитель в транспортном положении закрепляются на стреле. Предусмотрено башенно-стреловое оборудование: стрела выводится в вертикальное положение и на ее конце закрепляется 15-метровый управляемый гусек. Выносные опоры образуют опорный контур размером 4,8 Х 5,2 м. Так же, как и краны КС-6471 и КС-7471, кран КС-5473 оснащен всеми необходимыми приборами безопасности: выключателями подъема крюковых подвесок и сматывания канатов с барабанов, ограничителями наибольшего давления, гидрозамками в гидросистеме и указателем грузоподъемности. Транспортная скорость крана 60 км/ч, масса - 28 т.

Кран КС-5473 неоднократно модернизировался - КС-5473Б (большие скорости вращения поворотной платформы и подъема-опускания груза, за счет увеличения давления в гидросистеме) и КС-5473В (грузоподъемность увеличена до 28 т, применено спецшасси ПС-281 (PS-281)).

Серийное производство освоено в 1979 г. в Одессе и заводом Bumar-Fablok в г.Хшануве, ПНР (выпускался под маркой DS-0253Т). Впоследствии, производство крана было передано из Одессы на Никопольский краностроительный завод им.В.И.Ленина - он и являлся основным изготовителем.

Обзор характеристик автокрана Днепр КС-5473

Автомобильный кран КС-5473 Днепр грузоподъемностью 25 тонн - гидравлический с телескопической стрелой с приводом от дизеля шасси.

Кран оборудован гидравлическими опорами, но может работать и без них с грузоподъемностью 8 т. Автокран оснащен 25 и 5-тонными крюками механизмов основного и вспомогательного подъема.

Автокран КС-5473 Днепр имеет трехсекционную телескопическую стрелу, изменяющую свою длину под грузом в соответствии с паспортной характеристикой крана. На конце третьей секции можно устанавливать неуправляемый гусек.

На автокране предусмотрено башенно-стреловое оборудование: стрела выводится в вертикальное положение и на ее конце закрепляется 15-метровый управляемый гусек. Для изменения его вылета предусматривается дополнительно лебедка.

На поворотной платформе смонтированы лебедки, механизм поворота, кабина управления и противовес. Крановыми механизмами управляют из кабины платформы, а передвижением - из кабины шасси.

Ходовое устройство базируется на трехосном специальном шасси PS-253 с двумя задними приводными осями и одной управляемой передней осью, оснащенных шинами 14,00-20. Привод шасси и гидромоторов механизмов кранов осуществляется от дизеля ЯМЗ-236.

Характеристики автокрана КС-5473 Днепр

Грузоподъемность, т

- при наименьшем вылете крюка - 25

- при наибольшем вылете крюка - 7

- при движении с грузом - 8

Длина стрелы, м:

- при втянутом телескопе - 10

- выдвинутом - 22,6

Вылет крюка, м

- наименьший - 3,2

- наибольший - 8

Скорость подъема и опускания крюка, м/мин - 0,33...19,3

Масса автокрана КС-5473 в рабочем состоянии, т - 27,8

Набольшая грузоподъемность, т:

- на выносных опорах - 25

- без выносных опор - 5

Наименьший вылет, м - 3,2

Наибольшая высота подъема крюка, м:

- на основной стреле - 10

- на выдвинутой стреле - 22,6

- с дополнительным оборудованием (удлинителем и гуськом) - 36

Число секций стрелы, м - 8

Длина удлинителя стрелы КС-5473, м - 8

Длина гуська, м - 7

Наибольшая скорость подъема(опускания) груза, м/мин - 11,6/36

Наибольшая частота вращения платформы крана, в минуту - 1,0

Время полного выдвижения стрелы, с - 70

Время изменения вылета крюка, с - 48

Преодолеваемый уклон пути, град - 15

Наибольшая скорость передвижения, км/ч:

- транспортная - 60

- рабочая - 2,5

Размеры опорного контура выносных опор, м - 4,8x5,2

Наименьший радиус поворота, м - 11,5

Мощность двигателя, кВт - 245

Габаритные размеры в транспортном положении, м:

- длина - 12,0

- ширина - 2,5

- высота - 3,6

Масса автокрана с основной стрелой, т - 28
