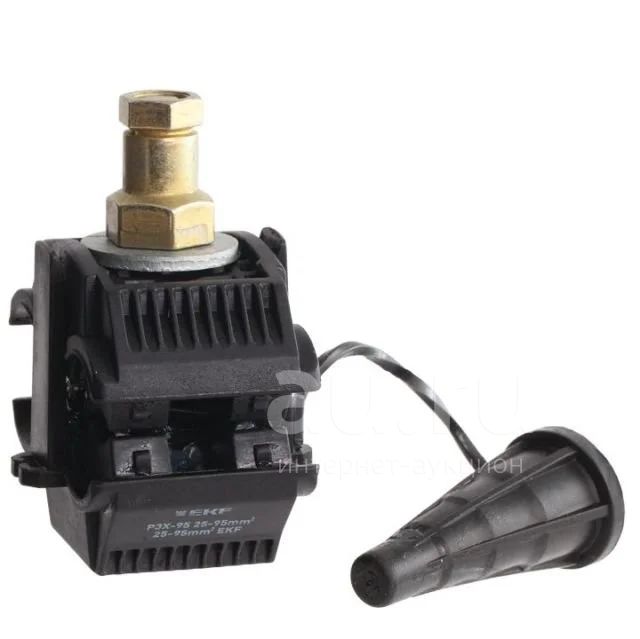

Зажим прокалывающий ответвительный (25-95мм2/25-95мм2) P3X-95, EKF
Код товара: 98370
Полка-вешалка 4 крючка угловая, 58*11*29 см, липа "Банные штучки" 32473 /4/ (шт.)
799 руб.Цепь Д-3мм 10м
2 029 руб.ТЭНовая группа RDT Р50362, 1,5 кВт
2 089 руб.Зажим анкерный для СИП-4 RPA425/120 4х25-4х120мм2 (шт.)
729 руб.Нагрев. элемент RF64 2,0 кВт.(0.7+1.3) под анод M4 (L-300мм, 2 трубки 64 мм.ун.ТЭН)(20052)
1 679 руб.Драйбег 90л. с лямками хаки Helios
2 179 руб.Утеплитель напыляемый t-FLEX, профессиональный
669 руб.Лукойл ТМ- 5 SAE 75W90 GL-5 (4л) п/с Россия задн. привод
2 309 руб.Зажим прокалывающий ответвительный (25-95мм2/25-95мм2) P3X-95, EKF
Цена
339 руб.
+7 391 240 XX XX
Интернет-магазин TiRo-market
Представитель
Описание
Состояние | Новое |
Артикул ТР000021253.
Зажим типа p-3x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Технические характеристики EKF P3X-95 PROxima 25-95мм2 / 25-95мм2 p-3x-95
Защитное покрытие поверхности нет
Изолированный есть
Min поперечное сечение ответвления 25 мм²
Мах поперечное сечение ответвления 95 мм²
Min поперечное сечение магистрали 25 мм²
Мах поперечное сечение магистрали 95 мм²
Количество болтов 1
Усилие затяжки болта 14 Нм
Вес нетто 0.16 кг
Прокалывающий да
Зажим типа p-3x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Технические характеристики EKF P3X-95 PROxima 25-95мм2 / 25-95мм2 p-3x-95
Защитное покрытие поверхности нет
Изолированный есть
Min поперечное сечение ответвления 25 мм²
Мах поперечное сечение ответвления 95 мм²
Min поперечное сечение магистрали 25 мм²
Мах поперечное сечение магистрали 95 мм²
Количество болтов 1
Усилие затяжки болта 14 Нм
Вес нетто 0.16 кг
Прокалывающий да
