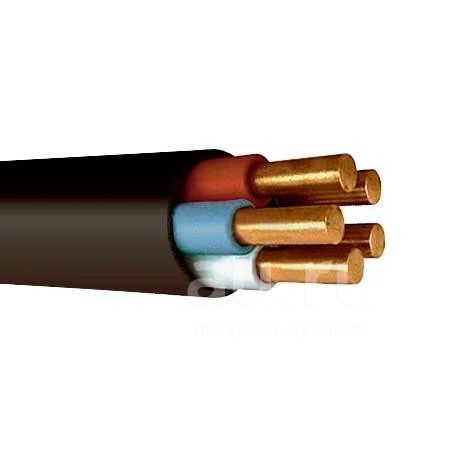

Кабель ВВГ-нг-LS 5*2,5 100 метров ГОСТ

Артикул ТР000025621.
ВВГнг-LS 5х2,5 - сокращенная маркировка кабеля силового с 5 медными жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 5*2.5
Кабель ВВГнг(А)-LS 5х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012
Кабель ВВГнг-LS 5х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 5*2,5 , NYY-O 5х2.5 , CYKY 5х2,5 , NYM 5*2.5

Технические характеристики кабеля ВВГнг-LS 5х2,5:
Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию
Монтаж кабеля ВВГнг-LS 5х2.5 производится при температуре не ниже -15 градусов
Минимальный радиус изгиба при прокладке - 107,1 миллиметров
Кабель ВВГнг(А)-LS 5х2,5 не распространяет горение при групповой прокладке по категории (А)
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 5*2.5 не приводит к снижению светопроницаемости более чем на 50%
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С
Продолжительность короткого замыкания не должна превышать 5 секунд
Предельная температура жил кабеля ВВГнг-LS 5х2,5 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
Расчетная масса кабеля ВВГнг-LS 5х2.5 - 0,25 килограмм в метре.
Наружный диаметр - 11,9 миллиметров
Срок службы кабеля ВВГнг-LS 5*2,5 - не менее 30 лет с даты изготовления
Растягивающее усилие при монтаже не должно превышать 625 Ньютонов
Токовые нагрузки кабеля ВВГнг-LS 5х2.5

Допустимый ток при прокладке ВВГнг-LS 5х2,5 на воздухе: 27 Ампер
Допустимый ток при прокладке в земле: 36 Ампер
Допустимый ток односекундного короткого замыкания: 270 Ампер
Активное сопротивление жилы: 7,55 Ом на километр
Расшифровка маркировки ВВГнг(А)-LS 5х2.5

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением
Г - Не имеет брони
нг - ПВХ пластикат пониженной пожарной опасности
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках
LS - Кабель имеет пониженное дымовыделение при горении (тлении)
5 - Количество токопроводящих жил
2,5 - Сечение жил в квадратных миллиметрах
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении
(ож) или (мж) - Жила выполнена в многопроволочном исполнении
(0,66) - Кабель рассчитан на напряжение 660 Вольт
(1) - Кабель рассчитан на напряжение 1000 Вольт
Конструкция кабеля ВВГнг(А)-LS 5х2,5

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма
3. Заполнение - из ПВХ композиции пониженной ...
