ТЭНБ блок СЭВ 3кВт 2" Новосибирск

Артикул ТР000030067.
Блоки тэн ТЭНБ-3 кВт предназначены для нагрева воды в резервуарах под давлением до 2,5 атм. Изготавливаются блоки ТЭНов из нержавеющей стали и используются в качестве комплектующих изделий в промышленных установках, в электроустановках, эксплуатируемых на железных дорогах и судах.
Эксплуатироваться блок тэнов для воды на 3 кВт может в помещениях без повышенной опасности в условиях умеренного климата категории размещения 3 (У3) по ГОСТ 15150-69.

Устройство блок тэн ТЭНБ-3 кВт - 220 В и эксплуатация

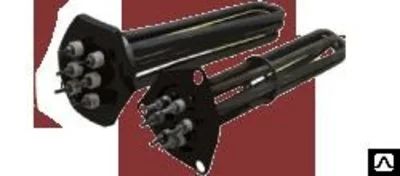

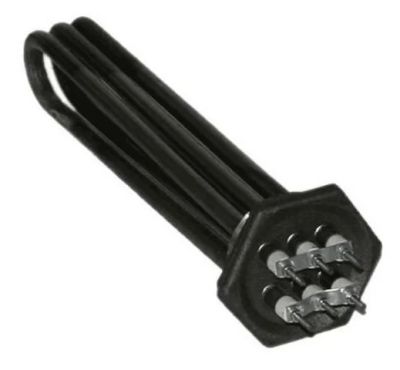

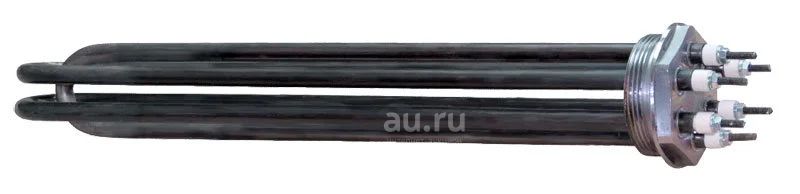

Блок ТЭН представляет собой группу электронагревателей типа ТЭН, смонтированных во фланце, путем обжатия в отверстиях. Для крепления блоков ТЭНБ-3 кВт на объекте фланец снабжен резьбой, а с обратной стороны шестигранником под ключ.
Контактные стержни электронагревателей блока тэн ТЭНБ-3 кВт соединены между собой перемычками. Для подключения внешней цепи может служить любая пара контактных стержней, не соединенных между собой. Конструкция блоков тэн является неразъемной.

Запрещается:
- проводить осмотр или ремонт блоков ТЭН, находящихся под напряжением;
- проводить замену блоков или изменять электрическую схему под напряжением.
Корпус резервуара, в котором устанавливается ТЭНБ-3 кВт - 220 В, должен быть надежно заземлен.

Подготовка блока тэн для воды на 3 кВт к работе
Эксплуатировать блоки можно только в той среде, для которой они предназначены. Активная часть корпуса электронагревателей блоков тэн ТЭНБ-3 кВт должна полностью находиться в рабочей среде.

Перед монтажом ТЭНБ-3 на объекте необходимо:
- Удалить смазку с корпуса электронагревателей и фланца, при этом не допускается попадание моющей жидкости на контактные стержни и изоляционные втулки;
- По мере необходимости протереть контактные стержни и изоляционные втулки от грязи и пыли;
- Проверить сопротивление изоляции каждого блока ТЭН – оно должно быть не менее 0,5 Мом в холодном состоянии.
Если после транспортировки, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции блоков тэнов ТЭНБ-3 кВт уменьшилось ниже допустимой величины, то их необходимо поместить в термостат с температурой не более 100°С на 2-4 часа или подключить на воздухе на 1/3 номинального напряжения до восстановления сопротивления изоляции. При монтаже блока ТЭНБ-3 кВт на объекте следует руководствоваться «Правилами устройства электроустановок».

Техническое обслуживание ТЭНБ-3 кВт - 220 В
В процессе эксплуатации блока тэн необходимо следующее. Периодически удалять загрязнение с изоляционных втулок и контактных стержней. Следить за крепежными соединениями и вовремя устранять ослабление. Не допускать попадания жидкости на изоляционные втулки и контактную часть ТЭНБ-3 кВт - 220 В. Периодически очищать поверхность корпуса нагревателей, работающих в воде – от накипи, работающих в масле - от кокса.
