Антенна Локус Экстра

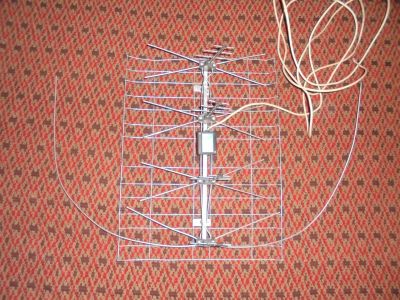

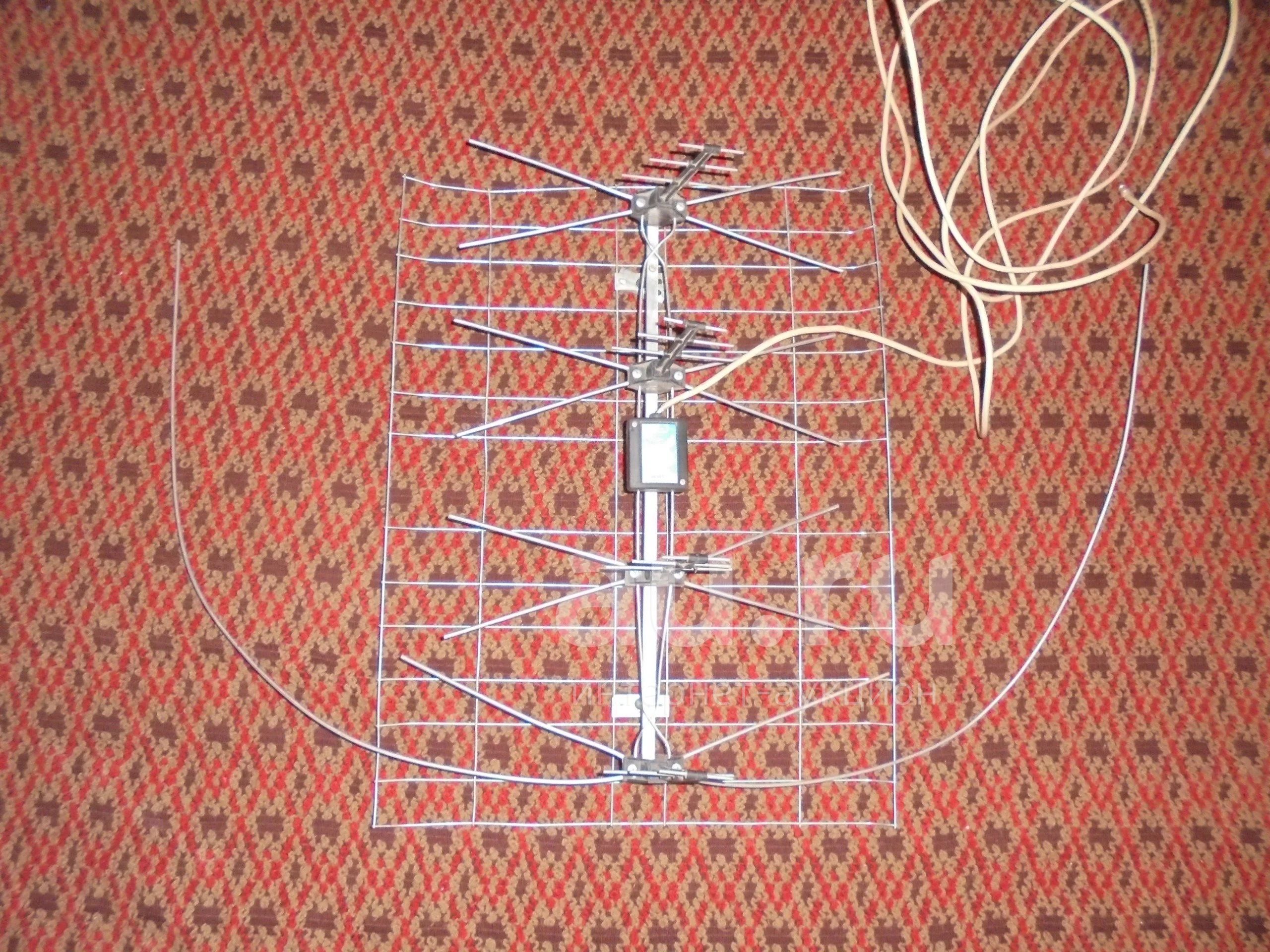

Антенна Локус Экстра, всеволновая. Длина кабеля 570 см. Комплектность на фото. Работоспособность не проверялась. Некоторые проволочки гнутые. Видимых следов окисления нет. Размеры 100 см (по длинным усам, без них 54 см) х 72 см на 26 см.

Информация с сайта https://tricolorhd.msk.ru/Antenna-EKSTRA-L-330.09.html :

Антенна Локус ЭКСТРА 330.09 — самая популярная индивидуальная антенна последних лет. Простота в монтаже, низкая цена, высокая помехозащищенность и чувствительность сделали ее «народной антенной».

Конструкция антенны — синфазная решетка из восьми V-образных вибраторов с возможностью установки усилителя, поэтому антенна ASP-8 особо эффективна в местах неустойчивого приема, затененных участках, приема отраженного телевизионного сигнала, а также участках стоячих волн.

Сборка антенны занимает несколько минут. Сначала монтируем малые вибраторы, аналогично устанавливаем большие вибраторы, закрепляем стойку на рефлекторе. Затем необходимо вставить директоры в квадратные отверстия держателей. Снять крышку антенной коробки, отвернув два самореза, и установить усилитель. Коаксиальный кабель необходимой длины разделать с обеих сторон. Присоединить к усилителю или плате согласования. Закрыть антенную коробку. Если Вы используете усилитель, то на другой стороне кабеля требуется установить сепаратор. Если Вы используете плату согласования, то необходимо установить антенную вилку. Для антенны с усилителем вставить сепаратор в антенный вход телевизора, а источник питания подключить в сеть 220 В. Сориентировать антенну на телецентр по наилучшему качеству изображения на экране телевизора и зафиксировать. Затем наслаждаемся просмотром любимых передач.

УСИЛИТЕЛЬ и БЛОК ПИТАНИЯ в КОМПЛЕКТ поставки НЕ ВХОДЯТ !!! Эти позиции вы можете заказать на нашем сайте отдельно.

Технические характеристики антенны:

Волновое сопротивление 75 Ом

Напряжение питания усилителя 12±1 В

Ток потребления не более 65 мА

Поляризация горизонтальная

Количество элементов 20

Диапазон частот 40-800 МГЦ

Коэффициент усиления 13,5 дБи

ДМВ 21 - 60 каналы

Масса 0,96 кг

В случае применения особо мощного усилителя антенна обеспечивает уверенный прием телевидения до 100 км от передатчика.

Вот ссылка на инструкцию http://manualbase.ru/files/locus-l-330.09-instruction-online.html
