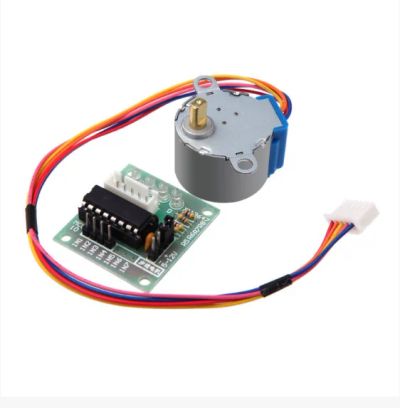

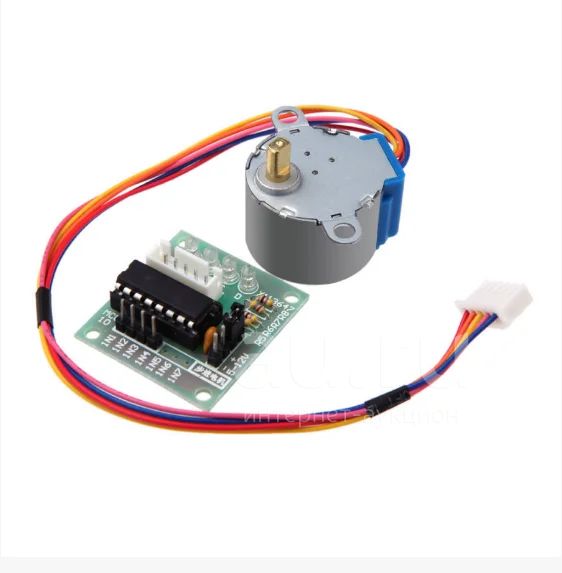

Шаговый двигатель 28BYJ-48 с драйвером ULN2003

4-фазный шаговый двигатель используется для дискретного (пошагового) вращения валом двигателя какого либо физического тела. Основной принцип работы – преобразование электрических импульсов в дискретные механические перемещения.

Для использования 4-фазного шагового двигателя сначала нужно собрать на его основе макет, создать программу управления и приступать к работе. На корпусе двигателя расположено два подвесных ушка для закрепления на любой поверхности.

Управление шаговым двигателем осуществляется с помощью специальных программ, записанных в Arduino контроллер или в другое микропроцессорное управляющее устройство. Каждая фаза, когда замкнутая, включает свой светодиод. Диоды обозначены на плате D1 – D4.

Характеристики:

- модель: 28BYJ-48 5V DC;

- напряжение питания: 5В постоянного тока;

- количество фаз: 4;

- передаточное отношение: 1/64;

- угол шага: 5,625 x 1/64:

- частота: 100 Гц;

- сопротивление постоянному току: 50 Ом ±7% (при температуре 25°С);

- крутящий момент: 34 мН/м;

- издаваемый шум: 35 дБ;

- габариты мотора: 42 х 31 х 29 мм;

- габариты драйвера: 31 х 35 мм;
