Навигатор Garmin GPS 38 (раритет, модель 1997 г.)

Раритетный навигатор Garmin GPS 38 новый, с хранения. Модель 1997 года.

Приемник Garmin GPS38 - предназначен для определения плановых координат и высот, скорости и направления (курса) передвижения объекта, текущего времени и других данных, а также решения разнообразных навигационных задач с возможностью отображения информации на дисплее (табло) приемника.

Основные технические характеристики

- Количество каналов (максимальное число одновременно наблюдаемых спутников) - 8.

- Время начального определения координат: при "холодном" старте - 2 мин, при "горячем" старте - 20 сек, при начальном запуске - 7,5 мин.

- Точность определения координат (СКО):в автономном режиме -15м, в дифференциальном режиме -5м.

- Точность определения высоты - 30 м

- Точность определения скорости - 0,05 м/сек

- Периодичность обновления данных - 1 раз в сек

- Габариты, мм - 53х147х31

- Масса, кг - 0,269

- Источник питания - 4 алкалиновые батарейки с напряжением 1,5 В

- Время непрерывной работы (без замены источников питания)- 12 час

- Напряжение питания, В - 4-6

- Потребляемая мощность, Вт - 0,75

- Диапазон рабочих температур, °С - от -15 до +70

- Дисплей: высококонтрастный ЖКИ с электролюминесцентной подсветкой, размер 56х38 мм

- Предельные ударные нагрузки (одиночные удары) - не более 3g

Приемник GPS38 "Гармин" является достаточно сложным электронным устройством, выполненным на самой современной радиоэлементной базе. Приемник снабжен мощным и быстродействующим микропроцессорным вычислительным устройством, в котором реализовано высокоразвитое программно-математическое обеспечение, позволяющее приемнику автоматически выполнять следующие основные функции:

- осуществлять прием и селекцию поступающих от спутников радиосигналов и отслеживание их на протяжении всего сеанса наблюдений;

- управлять процессами демодуляции и декодирования принятых сигналов и подготовки их к измерению дальностей до спутников;

- обеспечивать расшифровку передаваемых со спутников навигационных сообщений, необходимых для обработки результатов измерений;

- производить текущее управление всем процессом наблюдений, измерений и обработки результатов с организацией хранения информации в тех или иных устройствах памяти;

- осуществлять непрерывный контроль за работоспособностью блоков приемника (самодиагностика), включая и контроль источников питания.

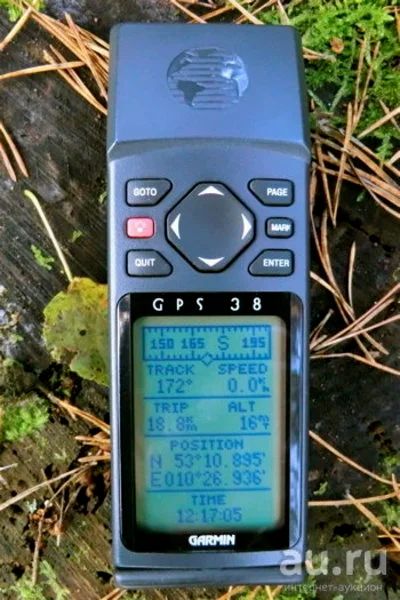

На лицевой панели приемника GPS38 расположено семь многофункциональных кнопок, позволяющих оперировать с навигационной информацией, вырабатываемой приемником, и дисплей (табло) для отображения разнообразной информации.

Включение и выключение приемника производится нажатием красной кнопки (с символом светящейся лампочки).

Для уверенной работы приемника он нуждается в полностью открытой для обзора небесной сфере. Поскольку радиосигналы спутников системы GPS до приемника проходят весьма большое расстояние (около 20 тыс. км), а мощность установленного на спутнике передатчика сравнительно невелика (около 10 Вт), то поступающие на антенну приемника маломощные радиосигналы могут быть еще более ослаблены или полностью заблокированы радионепроницаемыми препятствиями, например, скалами, толстыми и с густой кроной деревьями, стенами зданий и других строений и даже телом оператора.

От выбора места наблюдений зависит как быстрота, так и точность местоопределения. Поэтому надо стараться выбирать, особенно для начала работы с приемником, наиболее открытое место. На открытой местности, как правило, в поле зрения антенны приемника одновременно находится от четырех до восьми спутников системы GPS. Как только приемник самоопределится в пространстве (без приблизительного знания своего места на это может потребоваться до 15 минут), он будет сам отбирать именно те из наблюдаемых спутников, которые позволяют определить местоположение наилучшим образом. Если один или несколько спутников будут закрыты от наблюдений, приемник использует альтернативные для вычисления места.

Для определения плановых координат и высоты приемнику необходимо не менее четырех спутников. При трех спутниках будут определены только плановые координаты и не будет определена высота.

После самоопределения оператор, действуя по указаниям на табло, может заставить приемник выполнять те или иные функции или решать требуемые навигационные задачи, в том числе:

- проектировать в системе координат UTM или в географической системе маршрут движения к выбранной цели;

- осуществлять движение от пункта к пункту маршрута;

- определять свое местоположение относительно выбранного пункта;

- определять и выдерживать заданное направление движения по маршруту или контролировать уклонение от линии заданного пути;

- определять скорость движения, необходимую для прибытия в заданную точку в установленное время, и непрерывно следить за изменениями скорости;

- отображать маршрут движения, включающий до 30 точек, на фоне топографических карт разного масштаба;

- заносить в память определенные навигационные данные и вызывать их на табло;

- отображать информацию о наблюдаемом созвездии спутников, включая как данные о положении спутников на орбите, так и их "здоровье".

Программное обеспечение приемника GPS38 предусматривает также подачу оператору спецсигналов (извещений) о различных непредвиденных и нештатных ситуациях, возникающих при работе с приемником. При этом извещения высвечиваются на табло приемника поверх наблюдаемой в данный момент страницы. Сразу же по получении извещения необходимо нажать кнопку "PAGE" для прочтения сообщения о нештатной ситуации на странице "Message".

Извещения могут быть двух категорий: временные, для подсказок, и безусловные - для исполнения. Временные исчезают после их прочтения, вторые - остаются на табло до тех пор, пока вызвавшая их причина не будет устранена.

Опыт показывает, что в горных условиях, по сравнению с равнинной местностью, эффективность применения спутниковых навигационных приемников в целях ориентирования может быть несколько ниже, однако при применении их в совокупности с другими способами, о которых говорилось в разделе 3, надежность ориентирования в горах резко повышается.

Обзор на русском языке - http://eufor.com.ua/forum/index.php?topic=488.0

Руководство пользователя на англ. языке - http://static.garmin.com/pumac/GPS38_OwnersManual.pdf

Руководство пользователя на русском языке - http://www.badger.ru/files/doc/Garmin_38.pdf
