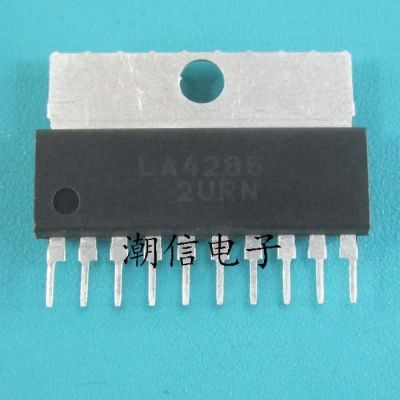

Микросхема LA4285

Интегральная микросхема LA4282 фирмы SANYO выполнена в корпусе SIP12 представляет собой двухканальный стереофонический усилитель мощности низкой частоты. ИМСLA4282 имеет встроенную защиту выхода от короткого замыкания в нагрузке, термозащиту.

Напряжение питания микросхемы может быть в пределах от 10 В до 40 В. Выходная мощность усилителя 10 Вт на канал на нагрузке 8 Ом (при Uпит=36 В). Ток покоя усилителя 60 мА. Частотный диапазон от 20 до 20000 Гц.

Микросхема должна быть обязательно установлена на теплоотвод.

Основные характеристики

Минимальное напряжение питания 10 В

Максимальное напряжение питания 40 В

Номинальное напряжение питания 32 В

Коэффициент усиления по напряжению 40 дБ

КНИ 1% при выходной мощности 10 Вт на канал

КНИ 3% при выходной мощности 11,5 Вт на канал

КНИ 0,05% при выходной мощности 2 Вт на канал

Сопротивление нагрузки 8 Ом
