KBL06 Диодный мост

KBL06 - Мост диодный выпрямительный однофазный средней мощности.

Предназначены для работы в схемах выпрямления и преобразования напряжения.

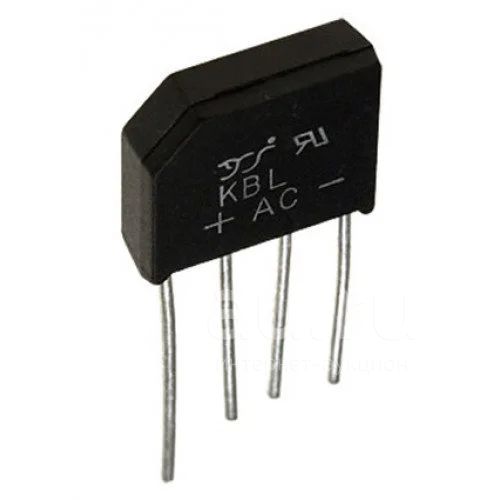

Выпускается в пластмассовом корпусе типа RS-4L (KBL) с жесткими выводами. Обозначение типа приводится на корпусе. Назначение выводов приводится на корпусе. Положительный вывод имеет увеличенную длину.

Масса прибора не более 4,8 г.

Аналоги: RS405

Основные параметры

Постоянное прямое напряжение при прямом токе 3 A 1 V

Обратный ток 10 μA

Емкость диода при обратном напряжении 4 V, частоте 1 MHz 40 pF

Тепловое сопротивление переход-корпус 19 °C/W

Предельные эксплуатационные данные

Максимальный средний прямой ток 4 A

Повторяющееся импульсное обратное напряжение 600 V

Обратное напряжение 420 V

Ток перегрузки при времени перегрузки 8.3 ms 200 A

Температура хранения -55 ... 150 °C

Рабочая температура -55 ... 150 °C
