Проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ).

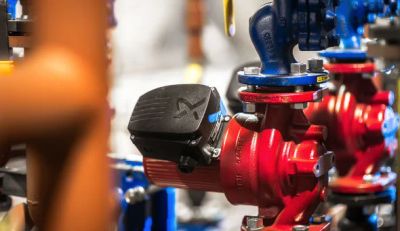

Тепловой пункт – специальное помещение, предназначенное для регулирования и распределения тепла, поступающего от тепловой сети к своему потребителю в соответствии с установленными видами и параметрами теплоносителя, включающий в себя комплекс устройств.

Занимаемся проектированием как новых, так и реконструируемых индивидуальных тепловых пунктов и центральных тепловых пунктов.

Индивидуальные тепловые пункты и центральные тепловые пункты проектируются в соответствии с действующими нормами и правилами, применяя новейшие современные оборудования. Осуществляя реконструкцию уже существующих, но постаревших тепловых пунктов, можно существенно сократить расходы на теплоснабжение, позволяет улучшить работу системы и получить дополнительную свободную площадь за счет замены устаревшего оборудования на более современное.

Проектируя индивидуальный тепловой пункт и центральный тепловой пункт наши специалисты создают трехмерную модель теплового пункта, что позволяет наиболее компактно, рационально и удобно разместить технологическое оборудование. Это позволяет создать оптимальный вариант для экономии дополнительной площади при строительстве.

Проектируя индивидуальные тепловые пункты или центральные тепловые пункты, специалисты нашей компании разрабатывают следующие разделы:

1) Автоматизация.

2) Электроснабжение.

3) Тепломеханика.

4) Поект узла учета тепловой энергии.

Затем готовый проект индивидуального теплового пункта и центрального теплового пункта согласовывается со всеми необходимыми государственными инстанциями. В конечном итоге Вы получите получаете полный пакет документов с которым можно строить индивидуальные тепловые пункты или центральные тепловые пункты на объекте.

Для того чтобы начать проектировать нужно иметь следующие данные:

1) Анкета абонента, заполненная проектировщиками внутренних инженерных систем.

2) План этажа с указанием местоположения теплового пункта и точным указанием абонентского ввода тепловой сети с привязками к осям здания.

3) Технические условия, выданные МОЭК .

Вы можете заказать проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ) по телефону:

+7 (902) 982-37-48

uchet.xyz

Проектирование индивидуального теплового пункта применяется при возведении общественных зданий, многоквартирных жилых домов и частных коттеджей. В таком случае у потребителя осуществляется возможность регулировать температуру на выходе теплового пункта. Использование индивидуального теплового пункта удешевляет стоимость тепла. При использовании индивидуального теплового пункта не придется платить за энергию, которая теряется на пути от центральной котельной к потребителю. Плюсом индивидуального теплового пункта является бесперебойная подача горячей воды.

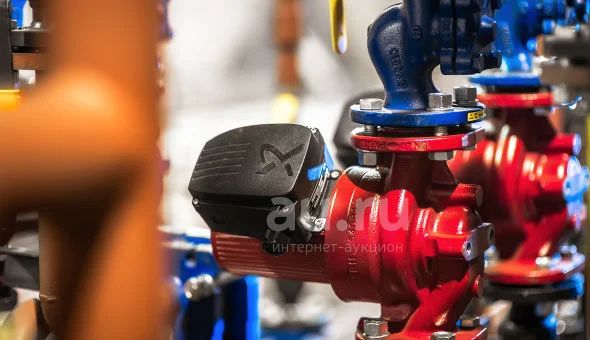

ИТП проектирование aks bk.ru5 Проект индивидуального теплового пункта включает в себя рабочую документацию и чертежи рассчитывающие количество необходимых материалов и конструкций.

Завершенный проект индивидуального теплового пункта должен выполнять следующие возможности:

1) Автоматическую регулировку подачи тепла в отопительную систему при любых изменениях параметров воздуха на улице.

2) Проект индивидуального теплового пункта должен поддерживать заданную температуру воды, которая будет подающаяся в системы горячего водоснабжения здания.

3) Должны обеспечиваться требуемые перепады давления между подающими и братными трубопроводами тепловых сетей.

Тепловые пункты подразделяются на индивидуальные тепловые пункты (ИТП) и центральные тепловые пункты (ЦТП).

Индивидуальные тепловые пункты предназначаются для теплоиспользующих установок одного здания или части его сооружения. Для подключения к нему горячего водоснабжения, вентиляции и для присоединения систем отопления.

Центральные тепловые пункты предназначаются для того же, что и индивидуальные тепловые пункты, только для двух зданий и более, или одного, но если в этом здании требуется несколько индивидуальных тепловых пунктов.

Установка индивидуальных тепловых пунктов необходима для каждого здания.

Для общественных и жилых допускается устройство центрального теплового пункта с определенными условиями теплоснабжения района на основании технико-экономических расчетов. В закрытых системах теплоснабжения устанавливается один центральный тепловой пункт на группу зданий или микрорайон с расходом теплоты в от 12 до 35 МВт.

Если теплоснабжение производится от котельных мощностью 35 МВт и менее, в зданиях устанавливается только индивидуальные тепловые пункты.

Подсоединять сельскохозяйственные и промышленные предприятия к центральному тепловому пункту не рекомендуется, если он обслуживает общественные и жилые здания.

В состав проекта теплового пункта входит технический паспорт.

Технический паспорт должен содержать такую информацию:

1) Производительность, количество и тип оборудования для обработки воды для систем горячего водоснабжения.

2) Строительный объем и общую площадь помещений теплового пункта.

3) Ожидаемое годовое потребление электрической и тепловой энергии и суммарную мощность электрооборудования.

4) Количество и тип приборов учета и приборов регулирования количества воды и теплоты, потери давления в регулирующих клапанах.

5) Вместимость и количество конденсатных баков и баков-аккумуляторов горячего водоснабжения.

6) Мощность, характеристики, количество и тип насосного оборудования.

7) Давление в трубопроводе на выводе и вводе питьевого водопровода.

8) Расходы теплоносителей и теплоты по каждой системе.

9) Описание схем подсоединения потребителей теплоты.

10) Поверхность их нагрева, тип водоподогревателей, число пластин или секций по ступеням нагрева и потери давления по обеим средам.

11) Параметры и виды.

Вы можете заказать проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ) по телефону:

+7 (902) 982-37-48

uchet.xyz

В проект теплового пункта (ИТП) включается:

1) Проект системы электроснабжения центрального или индивидуального теплового пункта.

2) Проект реконструкции без изменений существующего теплового пункта, или при изменении существующих тепловых нагрузок.

3) Проект нового индивидуального теплового пункта или центрального теплового пункта.

4) Проект Узла учета тепловой энергии.

5) Проект системы диспетчеризации и автоматизации индивидуальноготеплового пункта или центрального теплового пункта.

6) Основные этапы проектирование индивидуальных тепловых пунктов.

Исходно-разрешительной документации включает в себя:

1) Список исходно-разрешительной документации.

2) Техническое задание, включающее подробное описание задач индивидуального теплового пункта для создания эффективного и экономичного проекта рабочих характеристик.

3) Технические условия, выдающиеся снабжающими организациями, на подключение к коммуникациям и инженерным сетям. В Технические условия включаются:

- Расчет теплопотерь для каждого помещения.

- Индивидуальный температурный график.

- Источник теплоснабжения.

- Копии тепловых нагрузок из договора на энергоснабжение, если будет делаться реконструкции индивидуального теплового пункта или, центрального теплового пункта.

- Регистрационные документы предприятия-собственника.

- Параметры теплоносителя.

- Точка подключения

- Разрешаемую тепловую нагрузку к подключению здания капитального строительства.

- Архитектурно-строительная документация на помещение, где будет устанавливаться индивидуальный тепловой пункт.

- Разрешение или договор на отпуск тепловой энергии.

- График и методы регулирования отпуска тепловой энергии.

- Прочие рекомендации и условия.

Чтобы идеально и эффективно подобрать мощность систем отопления, нужно определить реальные теплопотери отапливаемого объекта. Теряется тепло, в основном, на крышу, полы, окна, стены, вентиляционные системы. Чем больше разница температур на улице и в помещении, тем выше теплопотери. Рассчитывая теплопотери изучается расположение внутренних перегородок и обследуются каждая наружная ограждающая конструкция. Рассчитывая теплопотери по кровле, учитывается форма кровли и наличие воздушного зазора. Чтобы получить максимально точный расчет теплопотерь, необходимо нужно брать в расчёт положение здания по отношению к солнцу, климатические условия региона, каждую ограждающую поверхность, включая стены, кровлю, перекрытия, фундамент, толщину каждого слоя и материалы, из которых они изготовлены.

Конструктивные и объемно-планировочные решения.

ИТП проектирование aks bk.ru8 Тепловые пункты подразделяются на: пристроенные к зданиям, встроенные в здания и отдельно стоящие.

Конструктивные и объемно-планировочные решения тепловых пунктов должны соблюдаться требованиям СНиП 2.09.02-85*.

Чтобы защитить от коррозии строительные конструкции применяются антикоррозионные материалы.

Сооружения пристроенных и отдельно стоящих тепловых пунктов должны быть 1, 2 или 3 степеней огнестойкости.

Силикатный кирпич в ограждающих конструкциях применять запрещено. Цвет, форму и материал стен наружных ограждающих конструкций можно делать любой, только чтобы он вписывался в местный архитектурный облик расположенных вблизи зданий.

К центральным тепловым пунктам необходимо учитывать площадки для временного складирования оборудования при производстве ремонтных работ и подъезды с твердым покрытием. Если там будет постоянный обслуживающий персонал, необходимо оборудовать место для приема пищи, шкаф для хранения одежды, уборную с умывальником.

Индивидуальные тепловые пункты устанавливаются у наружных стен здания в отдельных помещениях на первом этаже , или встроенными в обслуживаемые ими здания, а так же в подвалах и в технических подпольях зданий.

Центральные тепловые пункты размещаются с другими производственными помещениями, их необходимо строить отдельно стоящими. Но допускается центральные тепловые пункты пристраивать к зданиям, производственным сооружениям, дминистративно-бытовым и общественным зданиям.

Если тепловые пункты, находящиеся внутри общественных и жилых зданий, оборудованы насосами, то к ним применяется повышенные требования по допустимым уровням шума.

Пристроенные и отдельно стоящие тепловые пункты проектируются одноэтажными, в них допускается сооружать подвалы и сооружения канализации.

Допускается проектировать отдельно стоящие тепловые пункты при условии:

1) Если не будет в районе строительства грунтовых вод. Герметичность инженерных коммуникаций в здание теплового пункта, чтобы не возникло затопление теплового пункта паводковыми, канализационными и какими-нибудь другими водами.

2) Если обеспечен самотечный отвод воды из трубопроводов теплового пункта.

3) Обустроена автоматизированная работа оборудования теплового пункта без постоянного обслуживающего персонала, устроена аварийная сигнализация и частичное дистанционное управление с диспетчерского пункта.

В тепловой пункт не допускаются посторонние лица. Тепловые пункты, встроенные у наружных стен зданий, проектируют не более 12 метров от входа в эти здания.

Тепловые пункты, встроенные в здание предусматриваются выходами:

1) В Тепловом пункте 12 метров и менее предусматривается один выход наружу через лестничную клетку или коридор .

2 В Тепловом пункте 12 метров и менее предусматривается самостоятельный выход наружу.

3) В помещении теплового пункта более 12 метров должно быть устроено два выхода. Один выход должен быть через лестничную клетку или коридор, а второй должен быть непосредственно наружу.

4) В помещениях теплового пункта с паровым теплоносителем при давлением более 1,0 Мпа, независимо от габарита помещения, должны иметь не менее двух выходов.

5) В пристроенных тепловых пунктах и отдельно стоящих подземных тепловых пунктах можно установить второй выход через пристроенную шахту с люком или через люк в перекрытии.

6) Размещенные в подвалах зданий и технических подпольях тепловые пункты допускается выход через люк в стене.

Ворота и двери из здания или помещения должны открываться теплового пункта от себя.

Различное оборудование, насосы и водоподогреватели должны производиться в блоках заводской готовности.

В центральных тепловых пунктах предусматривается ремонтная площадка, размеры которой определяются по габариту наиболее крупного оборудования или блока трубопроводов и оборудования, которое поставляется для монтажа в собранном виде, с возможностью прохода вокруг него не менее 0,7 метров. Для мелкого ремонта арматуры, приборов и оборудования предусматривается место для установки верстака.

Баки-аккумуляторы и конденсатные баки, имеющие вместимость более 3 м3 устанавливают на открытых площадках вне помещения тепловых пунктов. Для этого предусматривается устройство гидрозатворов, встроенных в бак, изоляция баков и устанавливаются ограждения, предотвращающее доступ посторонних лиц к бакам, высотой не менее 1,6 метра на расстоянии не более 1,5 метра от поверхности баков.

Если монтируемое оборудование превышает размеры дверей, в наземных тепловых пунктах, то предусматриваются ворота или проемы в стенах. Которые должны быть на 0,2 метра больше габарита наибольшего блока или оборудования трубопроводов.

Естественное освещение в тепловых пунктов не требуется, поэтому проемы устанавливать не надо.

Полы проектируются с уклоном 0,01 в сторону водосборного приямка или трапа, для стока воды. Приямок перекрывается съемной решеткой. Размеры водосборного приямка должны составлять не менее 50 х 50 см, при глубине не менее 80 см.

В тепловых пунктах помещения отделываются влагостойкими и долговечными материалами, чтобы они легко чистились. Накладывается штукатурка на нижнюю часть кирпичных стен, бетонное или плиточное покрытие полов, побелку потолков, затирку цементным раствором заглубленной части бетонных стен. Стены тепловых пунктов, как правило, окрашиваются высотой 1,5 метров от пола водостойкой или масляной краской или покрываются плитками.

Вы можете заказать проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ) по телефону:

+7 (902) 982-37-48

uchet.xyz

Присоединение систем потребления теплоты к тепловым сетям.

Системы потребления теплоты к тепловым сетямприсоединяются с учетом графика изменения температуры теплоносителя в зависимости от изменения температуры наружного воздуха и гидравлического режима работы тепловых сетей.

Системы кондиционирования воздуха, вентиляции и отопления по зависимой схеме должны присоединяться к двухтрубным водяным тепловым сетям.

Системы отопления кондиционирования воздуха, вентиляции и отопления двенадцати этажных зданий и более, а также системы отопления помещений в открытых системах теплоснабжения при невозможности обеспечения требуемого качества воды, устанавливаются водоподогреватели при гидравлических условиях.

Системы отопления зданий присоединяют к тепловым сетям при совпадении температурного и гидравлического режимов тепловой сети и местной системы. Нельзя допускать вскипаемость перегретой воды при статическом и динамическом режимах системы через элеватор и через смесительные насосы.

Система кондиционирования или вентиляции воздуха сооружения присоединяются непосредственно к тепловым сетям, когда не требуется изменения расчетных параметров теплоносителя; через смесительные насосы, когда необходимо снижение температуры воды в системах кондиционирования и вентиляции воздуха; для обеспечения невскипания воды в верхних точках калориферов и трубопроводов систем кондиционирования и вентиляции воздуха; для поддержания нужной температуры воды.

Для систем вентиляции места установки смесительных насосов выбираются также смесительным насосам для систем отопления.

Самостоятельные трубопроводы от центрального теплового пункта к зданию для присоединения отдельно систем вентиляции не рекомендуется.

Присоединенные к центральному тепловому пункту группы зданий с независимым присоединением систем вентиляции и отопления необходимо предусматривать установку в центральный тепловой пункт общего водоподогреватепя.

Нельзя допускать отбор воды для горячего водоснабжения из трубопроводов и приборов систем отопления.

Потребители теплоты к паровым тепловым сетям могут присоединяться:через пароводяные подогреватели; по независимой схеме, по зависимой схеме, с непосредственной подачей пара в системы теплопотребления без изменения или с изменением параметров пара. Нельзя использовать паровые водонагреватели барботажного типа для целей горячего водоснабжения. Предусматриваться охладительные, редукционные, или редукционно-охладительные установки для необходимости изменения параметров.

Предусматриваются размещение установок для охлаждения, сбора и возврата конденсата в индивидуальный тепловой пункт и центральный тепловой пункт. На конденсатопроводах и трубопроводах тепловых сетей при необходимости поглощения избыточного напора, предусматриваются дроссельные диафрагмы или регуляторы давления.

Если происходит поступление загрязненного конденсата в тепловых пунктах предусматриваться проверка качества конденсата на дренажных трубопроводах и в каждом сборном баке. Виды контроля зависят от характера загрязнения и схемы водоподготовки на источнике теплоснабжения паром.

Водоподогреватели.

Водонагреватели в тепловых пунктах применяются пластинчатые или паровые многоходовые горизонтальные, водяные горизонтальные секционные кожухотрубные.

Емкостные водонагреватели применяются для систем горячего водоснабжения. Емкостные обогреватели используются в качестве баков-аккумуляторов горячей воды в системах горячего водоснабжения. В водо-водяных подогревателях принимается противоточная схема потоков теплоносителей.

Нагреваемая вода для пластинчатых теплообменников должна проходить вдоль первой и последней пластин.

Пар для пароводяных подогревателей должен поступать в межтрубное пространство.

Подогретая вода из тепловой сети для горизонтальных секционных кожухотрубных водоподогревателей должна поступать: для систем горячего водоснабжения в межтрубное пространство и в трубки.

Для пластинчатых теплообменников применяются пластины из нержавеющей стали. Для систем горячего водоснабжения горизонтальные секционные кожухотрубные водоподогреватели устанавливаются с латунными трубками, а емкостные устанавливаются со стальными или с латунными змеевиками.

Пароводяной подогреватель оборудуется регулятором перелива или конденсатоотводчиком, для вывода конденсата.

Емкостные водоподогреватели оборудуются спускными и воздушными устройствами, а также предохранительными клапанами.

В системе горячего водоснабжения пароводяных водоподогревателей не должно быть меньше двух. И включаться они должны параллельно. Установку резервных водоподогревателей не предусматривают.

В технологических установках при непрерывной подаче теплоты устанавливаются резервные водоподогреватели. Производительность резервных водоподогревателей должна осуществляться в соответствии с режимом работы технологических установок предприятия.

Баки и грязевики.

Индивидуальные тепловые пункты и центральные тепловые пункты должны оборудоваться баками и грязевиками. Конденсатные баки имеют цилиндрическую форму. Баки прямоугольной формы применяются только для отстоя конденсата, если в баке не будет избыточного давления.

Установленные в центральных тепловых пунктах баки-аккумуляторы рассчитывают суточный расход воды. Вместимость баков-аккумуляторов рассчитывается исходя из производительности водоподогревателей по среднему потоку теплоты на горячее водоснабжение. На сельскохозяйственных и промышленных предприятиях вместимость баков-аккумуляторов приниматься в соответствии с требованиями СНиПа.

Баки-аккумуляторы имеющие давление выше 0,07 Мпа должны соответствовать требованиям Госгортехнадзора , «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением».

В открытых системах возврата, охлаждения и сбора конденсата баками рассчитана на атмосферное давление, а в закрытых системах конструкция рассчитана на рабочее давление от 0,015 до 0,3 Мпа.

Днища конденсатных баков имеет сферическую форму. Допускается установка днищ конической и эллиптической форм, но неотбортованные конические днища должны быть с общим центральным углом не более 45°.

В конденсатных баках устанавливается люк диаметром не менее 0,6 метров. Они оборудуются лестницами снаружи, если бак высотой более 1,5 метра, то и внутри бака.

Конденсатные баки оборудуются штуцерами с кранами, предохранительными устройствами от повышенного давления, указателями уровня и холодильниками для отбора проб. Баки оборудуются предохранительными устройствами, гидрозатворами, которые рекомендуется применять при рабочем давлении в баке не более 15 кПа и предохранительными клапанами. Баки, работающие под налив, предохранительные устройствами не оборудуются. Они оборудуются штуцером без установки на нем запорной арматуры. Подвод конденсата в баки оборудуется ниже нижнего уровня конденсата.

Тепловая изоляция.

Для оборудования, арматуры, трубопроводов и фланцевых соединений предусматривается тепловая изоляция, которая обеспечивает температуру на поверхности теплоизоляционной конструкции. Теплоизоляция должна выполняться из негорючих материалов.

Толщина основного теплоизоляционного слоя для фланцевых соединений и арматуры устанавливается равной толщине основного теплоизоляционного слоя трубопровода, на котором они установлены.

Покрывать теплоизоляционных конструкций асбестоцементной штукатуркой допускается только для небольшого объема работ.

Канализация вентиляция, водопровод и отопление.

Помещение тепловых пунктов отапливается, если имеющиеся в них тепловыделения от трубопроводов и оборудования достаточны для обогрева этих помещений.

6.7 Для откачки воды из водосборного приямка в систему водостока или канализации должен устанавливаться дренажный насос.

Электроснабжение и электрооборудование.

В тепловых пунктах устанавливается искусственное и аварийное освещение. Для подземных центральных тепловых пунктов местное управление задвижками с электроприводами и насосами должны дублироваться дистанционным управлением со щита, расположенного на высоте не ниже планировочной отметки земли.

Не находящихся под напряжением части металлических электроустановок должны заземляться.

Вы можете заказать проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ) по телефону:

+7 (902) 982-37-48

uchet.xyz

Автоматизация и контроль.

Средства контроля и автоматизации обеспечиваются без постоянного обслуживающего персонала, пребыванием персонала должно составлять не более 50 % рабочего времени.

Автоматизация тепловых пунктов обеспечивает:

1) поддержание нужной температуры воды, движущейся в систему горячего водоснабжения;

2) поддержание температуры воздуха в отапливаемых помещениях;

3) ограничивает максимальный расход воды из тепловой сети на тепловой пункт;

4) выключение и включение подпиточных устройств для поддержания статического давления в системах теплопотребления при их независимом присоединении;

5)регулирует подачу теплоты в системы отопления в зависимости от изменения погодных условий для поддержания нужной температуры;

6) защищает систему потребления теплоты от повышения температуры или давления воды в трубопроводах;

7) включение и выключение корректирующих насосов;

8) поддерживает необходимый перепада давлений воды;

защищает системы отопления от опорожнения;

9) прекращает подачу воды в расширительный бак или в бак-аккумулятор при независимом присоединении систем отопления по достижении верхнего уровня в баке и включение подпиточных устройств при достижении нижнего уровня;

10) блокирует включение резервного насоса, когда отключается рабочий;

11) поддерживает необходимого давления воды в системе горячего водоснабжения;

12) выключение и включение дренажного насоса в подземном тепловом пункте по заданному уровню воды в дренажном приямке.

Узел учета тепловой энергии.

Узел учета тепловой энергии является важным элементом при установке тепловых сетей центрального отопления, так и при проектировании индивидуального теплового пункта.

Узел учета тепловой энергии представляет собой комплект оборудования, который предназначен для учета количества тепловой энергии и воды, потребляемой в системах водяного теплоснабжения. Конструктивно узел учета представляет собой набор модулей, матирующийся в трубопроводы. Узел учета тепла состоит из: приборов индикации температуры, преобразователей расхода температуры и давления, вычислителя, приборов индикации давления и также запорной арматуры.

Узел учета тепловой энергии позволяет вести точный учёт потребления и отпуска тепловой энергии, теплоносителей, жидкостей для расчета с энергоснабжающей организацией в соответствии с показаниями приборов учёта.

Проектируя узел учета тепловой энергии, в первую очередь нужно получить техусловия в ресурсоснабжающей организации – для юридических лиц. Узел учета тепловой энергии, установленный в коттедже, частном доме или квартире, технические условия следует получать в обслуживающей организации. Если понадобится проект узла учёта холодного водоснабжения, заказчику необходимо предоставить договор на отпуск воды с Горводоканалом, где прописывается годовой объём расхода воды. В техусловии прописываются все необходимые характеристики для подбора оборудования.

Для того чтобы подобрать необходимое оборудование, учитывая допустимые гидравлические потери и скорости потока теплоносителя, воды или других технических жидкостей, необходимо произвести обследование объекта – осуществляются замеры на объекте: диаметры трубопроводов, температурный график, величины нагрузок.

Проект узла учёта тепловой энергии необходимо разрабатывать на основании правил учёта тепловой энергии и теплоносителя.

Заключительным этапом в проектировании узла учета тепловой энергии является согласование готового проекта в Горводоканале или другой ресурсоснабжающей организации.

Узел учета тепловой энергии устанавливается на источниках теплоты: котельных, теплоэлектроцентралях, центральных тепловых пунктах; у потребителя: промышленных зданиях, административных зданиях, офисных зданиях, жилых домах.

Мы выполняем проектирование узлов учёта: горячей води и холодной воды, тепла, сточных вод, пара, на источнике тепла. Все работы проводятся исключительно профессиональными квалифицированными специалистами, имеющими большой опыт в решении таких задач.

В проектные работы включаются:

1) Предпроектное обследование здания;

2) Проектирование коммерческого узла учета тепловой энергии;

3) Проектированиие технической документации согласно техническим условиям на присоединение;

4) Согласование проекта с органами Энергонадзора.

5) Согласование проекта коммерческого узла учета тепловой энергии с теплоснабжающей организацией;

6) Согласование проекта с Теплоснабжающей организацией;

7) Согласование проекта с Заказчиком, независимым центром технического аудита;

8) Комплектация узла учета тепловой энергии;

9) Монтаж коммерческого узла учета тепловой энергии в соответствии с согласованным проектом;

Местом установки узлов учета проектируется в месте теплового пункта потребителя или в месте максимально приближенном к его головным задвижкам. Системы теплопотребления, имеющие отдельные виды тепловых нагрузок, подключенные к внешним тепловым сетям самостоятельными трубопроводами, учет тепловой энергии ведется отдельно для каждой самостоятельно подключенной нагрузки.

Установленные на объектах узлы учета тепловой энергии, имеющие функцию погодного регулирования, нижний предел измерения не должен быть ниже минимального расхода, указанного в технической документации на расходомер. Допустимая погрешность допускается ±2%.

Для каждого трубопровода максимальная температура в трубопроводах принимается в соответствии с температурным графиком отпуска тепла с источников.

Для каждого отдельного трубопровода устанавливается максимальное рабочее давление в трубопроводах в соответствии с условиями договора на отпуск и пользование тепловой энергией и гидравлическим графиком работы тепловой сети.

Проект узла учета тепловой энергии разрабатывается в соответствии с действующими нормативными документами ГОСТами, правилами, инструкциями, СНиПами.

Комплект теплосчетчика должен обеспечивать возможность создания протокола архивных данных на бумажном носителе и в электронном виде, возможность подключения принтера, модема, учета нештатных ситуаций.

Помещение, где должны быть установлены приборы учета, снабжается отдельной шиной заземления, не являющейся нулевым проводом.

Установка приборов учета теплоносителя и тепловой энергии производится только по согласованной проектной документации.

Тип приборов учета тепловой энергии предварительно согласовывается с энергоснабжающей организацией.

Требования к проектной документации:

1) Проект на УУТЭ оформляется в виде пояснительной записки, с прилагаемыми к ней чертежами.

2) На титульном листе указываются адрес объекта энергопотребления, данные заказчика и название проектной организации.

3) Перечень документов для согласования.

4) Технические и метрологические характеристики узла учета.

5) Требования к техническому обслуживанию.

6) Требования к наладке и монтажу узла учета тепловой энергии.

7) Схему функционирования теплосчетчика и настроечные параметры приборов учета.

8) Исходные данные для проектирования, расход теплоносителя, величину тепловой нагрузки и так далее.

9) Расчеты гидравлических потерь на узле учета тепла.

10) Согласованные с энергоснабжающей организацией, исходные данные.

11) Копии технических условий на подключение к тепловой сети.

12) Требования к выполнению изоляционных работ.

13) Спецификация оборудования.

14) Схема электрическая принципиальная.

15) Предоставляются схемы внешних соединений.

16) Составляется порядок получения акта допуска в коммерческую эксплуатацию узла учета теплоносителя и тепловой энергии.

17) Делается чертеж диффузора-конфузора с указанными размерами.

18) Утверждается заказчиком техническое задание на разработку узла учета тепловой энергии.

19) Составляется план теплового пункта с привязкой узла учета.

20) Составляется схема врезки преобразователей температуры, первичных преобразователей расхода теплоносителя.

21) Чертеж функциональной схемы узла учета.

22) Чертеж принципиальной схемы узла учета тепла.

23) Составленный ситуационный план с указанием длин и диаметров трубопроводов от границы раздела до пункта учета тепла.

24) Делаются копии актов раздела границ балансовой принадлежности и эксплуатационной ответственности тепловых сетей.

25) Составляется техническое обоснование выбора диаметра условного диапазона измерения первичных преобразователей расхода теплоносителя.

26) Копии документов, подтверждающего полномочия организации на осуществление данного вида деятельности, заверенная подписью руководителя и печатью.

Чтобы сделать грамотный проект узла учета тепловой энергии и проект центрального, а также и индивидуального теплового пункта нужен опытный специалист, которого Вы можете найти в нашей компании. Мы ответим на все интересующие Вас вопросы и поможем изготовить вам любой проект. Смета на работы предоставляется бесплатно.

Стоимость проекта узла учета тепловой энергии рассчитывается в зависимости от Вашего технического задания на проектирование. Для этого свяжитесь с нашим техническим специалистом для уточнения стоимости проекта узла учета тепла.

Вы можете заказать проектирование Индивидуальных тепловых пунктов (ИТП) и узлов учета тепловой энергии (УУТЭ) по телефону:

+7 (902) 982-37-48

uchet.xyz
