Терморезистор ММТ-4

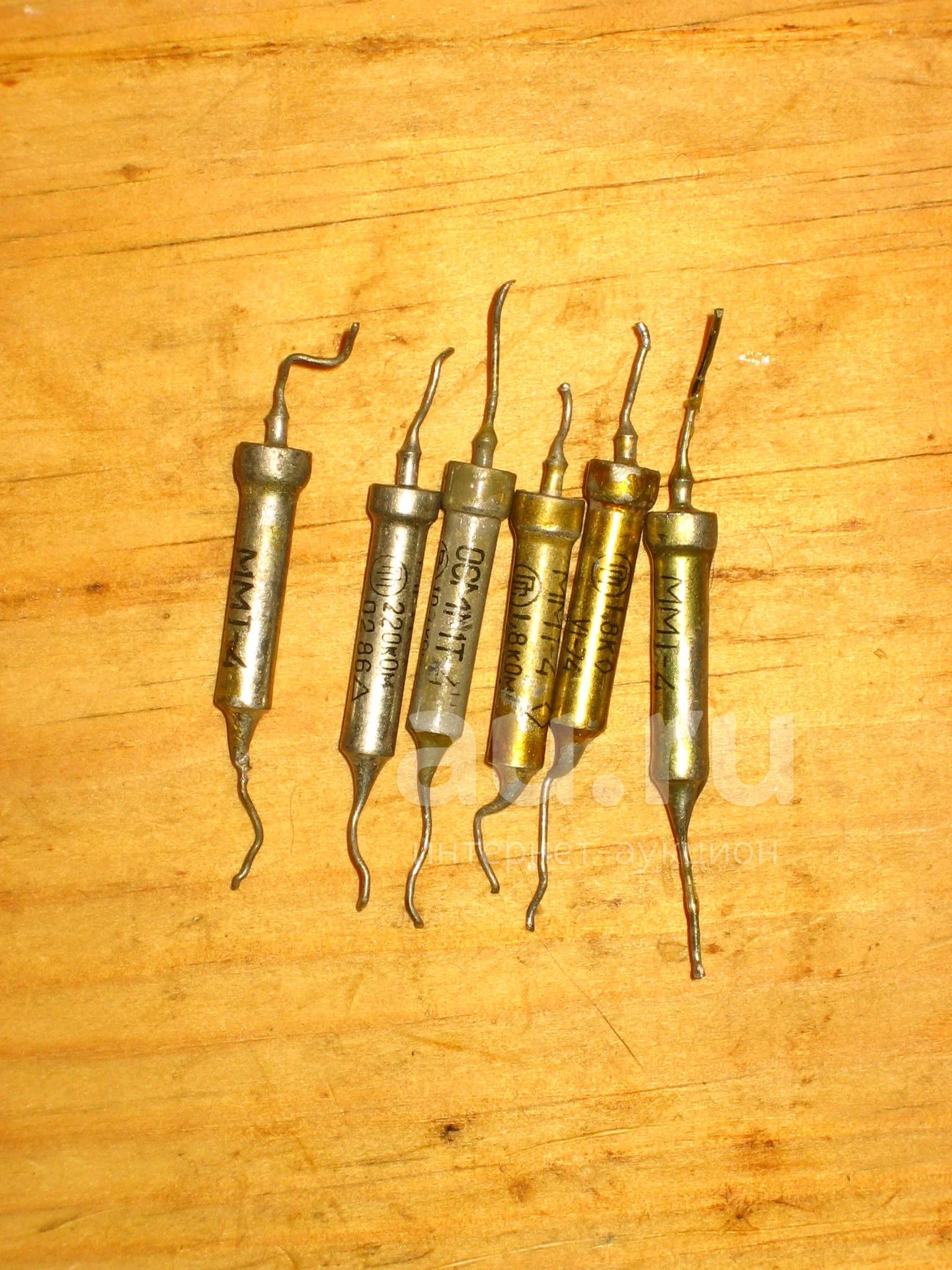

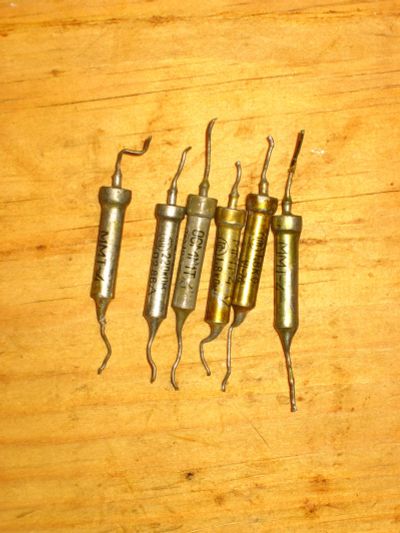

Кучка Терморезисторов разных номиналов (фото) прямого подогрева с отрицательным ТКС. ММТ-4 предназначен для работы в цепях постоянного, пульсирующего и переменного тока частотой до 400 Гц, для измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи с положительным температурным коэффициентов сопротивления.

Терморезисторы- преобразователь сопротивления типа КМТ (на основе окислов марганца и кобальта) и ММТ (окислы марганца и меди). Функция преобразования термисторов достаточно линейна в диапазоне температур от -100 до +200°C, а надежность полупроводниковых терморезисторов очень высока, характеристики стабильны в течение долгого времени.. Принцип действия их основан на том, что все проводники и полупроводники имеют Температурный Коэффициент Сопротивления сокращенно ТКС. Датчики температуры могут иметь положительное ТКС или отрицательное. При положительном ТКС электрическое сопротивление датчика увеличивается при возрастании температуры, при отрицательном ТКС сопротивление датчика уменьшается при возрастании температуры.

Терморезисторы чаще всего включают в мостовую схему, где уравновешивание одного плеча моста производится при помощи подстроечного сопротивления. При изменении сопротивления терморезистора от воздействия температуры возникает разность потенциалов на плечах моста, которую подают на усилитель сигнала и далее на управляющую схему.
