Импульсный источник питания двухполярный MRL-PS200WP для УМ НЧ на TDA7294 200 Ватт

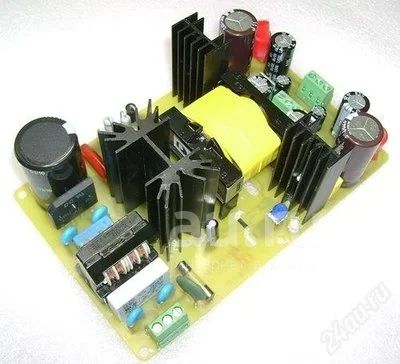

Импульсный источник питания двух полярный мощностью 200 Watt (Ватт) реализован с использованием топологии Fly-Back (отдача энергии происходит в момент, когда силовой ключ закрыт, то есть на обратном ходе). Такая схема имеет самую высокую надежность и хороший КПД. В источнике питания присутствует схема защиты от перегрева основных компонентов, защита от короткого замыкания на выходах и протекцией от перегрузки. Данный блок питания был разработан для усилителя мощности (УМ) низкой частоты (НЧ) на TDA7294 или TDA7293

Частота преобразования источника питания 132 кГц, что существенно выше частоты преобразования двухтактных схем, используемых в большинстве усилителей мощности. Чем выше данная величина, тем более естественным кажется звучание усилителя, подключенному к такому источнику питания.

Источники питания, построенные на классических линейных трансформаторах, имеют огромный недостаток: во время глубокого баса выходное напряжение «проседает», что на слух ощущается как «размазывание» баса, т.е. его сильное искажение. Плюс к этому всегда присутствуют 50-ти и 100 герцовые наводки, которые неизбежно попадают в акустическую систему, образуя фон на выходе.

Импульсные источники лишены этих недостатков, поэтому все чаще применяются аудиофилами. За счет низкого выходного сопротивления и отличной нагрузочной характеристики, а так же стабильной работы остальных выходных величин, такие источники идеально подходят для работы совместно с усилителем мощности звуковой частоты. Шумы от данного источника питания попадают в ультразвуковой диапазон частот, таким образом они не воспреимчивы человеческим ухом. Поэтому достигается прозрачное и чистое звучание, а также значительно улучшается в области звуковых частот важнейшая характеристика – отношение сигнал/шум!

Источник питания MRL-PS200WP предназначен для питания усилителя мощности, а так же каскадов предварительного усиления. Для этого имеются два блока напряжений, идущие с независимых обмоток (чтобы полностью исключить взаимовлияние): для силовой части ± 30 … 35 В и для предварительных каскадов ± 12 В.

Тестирование показало, что MRL-PS200WP способен запускаться на 300-ваттную нагрузку, а в штатном режиме кратковременно обработать (без срабатывания защиты) до 370 Вт. Это означает, что усилитель с таким источником обработает самые мельчайшие детали звука и еще останется большой запас по мощности.

Характеристики
Топология: Fly-Back
Входное напряжение: ~ 220 В ± 20%
Выходная мощность (номинальная): 200 Вт
Выходная мощность (пиковая): 370 Вт
Основное выходное напряжение (ток): ± 30 В (7 А) … 35 В (5,5 А)
Дополнительное напряжение (ток): ± 12 В (0,2 А)
Выходные пульсации, не более: 20 мВ
Частота преобразования: 133 кГц
Коэффициент полезного действия (КПД): 87 %
Габариты: 154 x 99 x 55 мм

Усилитель на TDA7294
http://www.au.ru/Details.aspx?LotID=1241764
