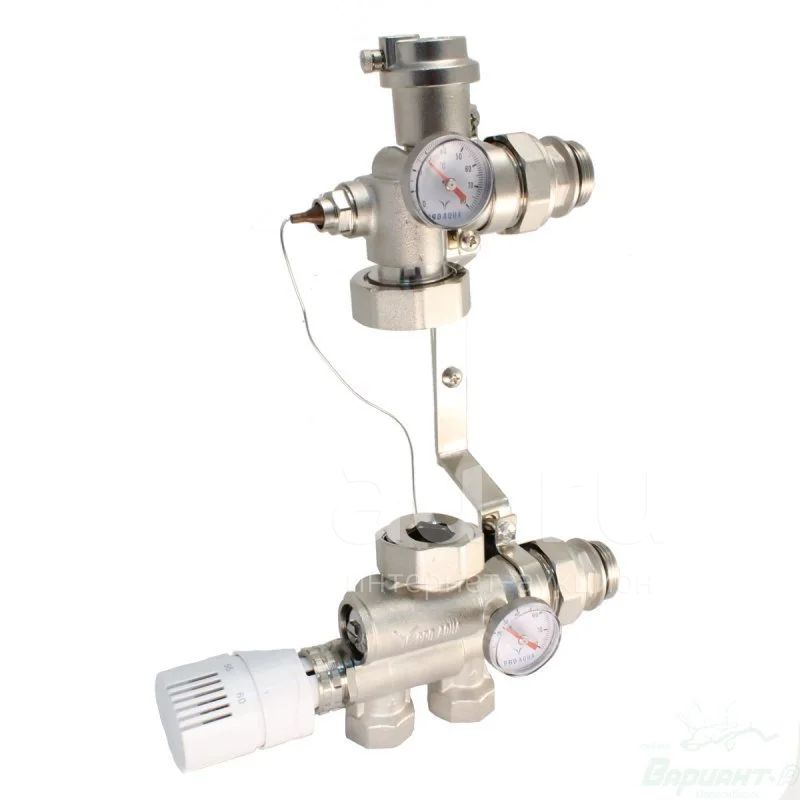

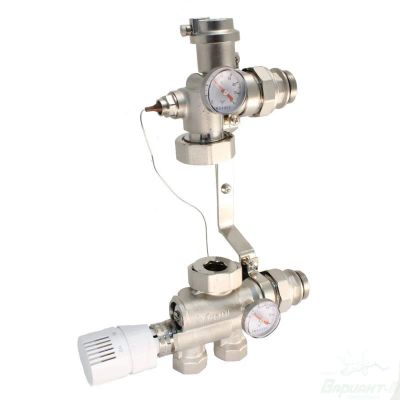

Смесительный узел для водяного теплого пола TIM Ду-25

Насосно-смесительный узел представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Диаметр присоединения - 1"

Диаметр присоединения насоса - 1 1/2"

Монтажная длина насоса - 130-180 мм

Максимльное рабочее давление - 10 бар

Минимальное давление перед насосом - 0,1 бар

Максимальная пропускная способность Kvs при (байпас в положении 0) - 3 м3/час

Максимальная пропускная способность Kvs при (байпас в положении 5) - 4,8 м3/час

Максимальная тепловая мощность Qmax, при ?T=7°C (байпас в положении 0) - 10 кВт

Максимальная тепловая мощность Qmax, при ?T=7°C (байпас в положении 5) - 12,5 кВт

Максимальная температура теплоносителя в первичном контуре - 90 °С

Максимальная температура окружающей среды - 40 °С

Диапазон настройки температуры - от 20 до 60 °С

Диапазон шкалы термометра - от 0 до 80 °С

А так же есть все коллектора на разные выхода и евроконуса под разные трубы !!!!!!!!
