Осциллограф

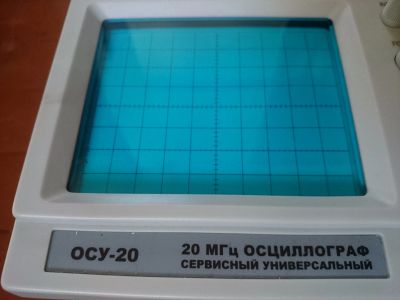

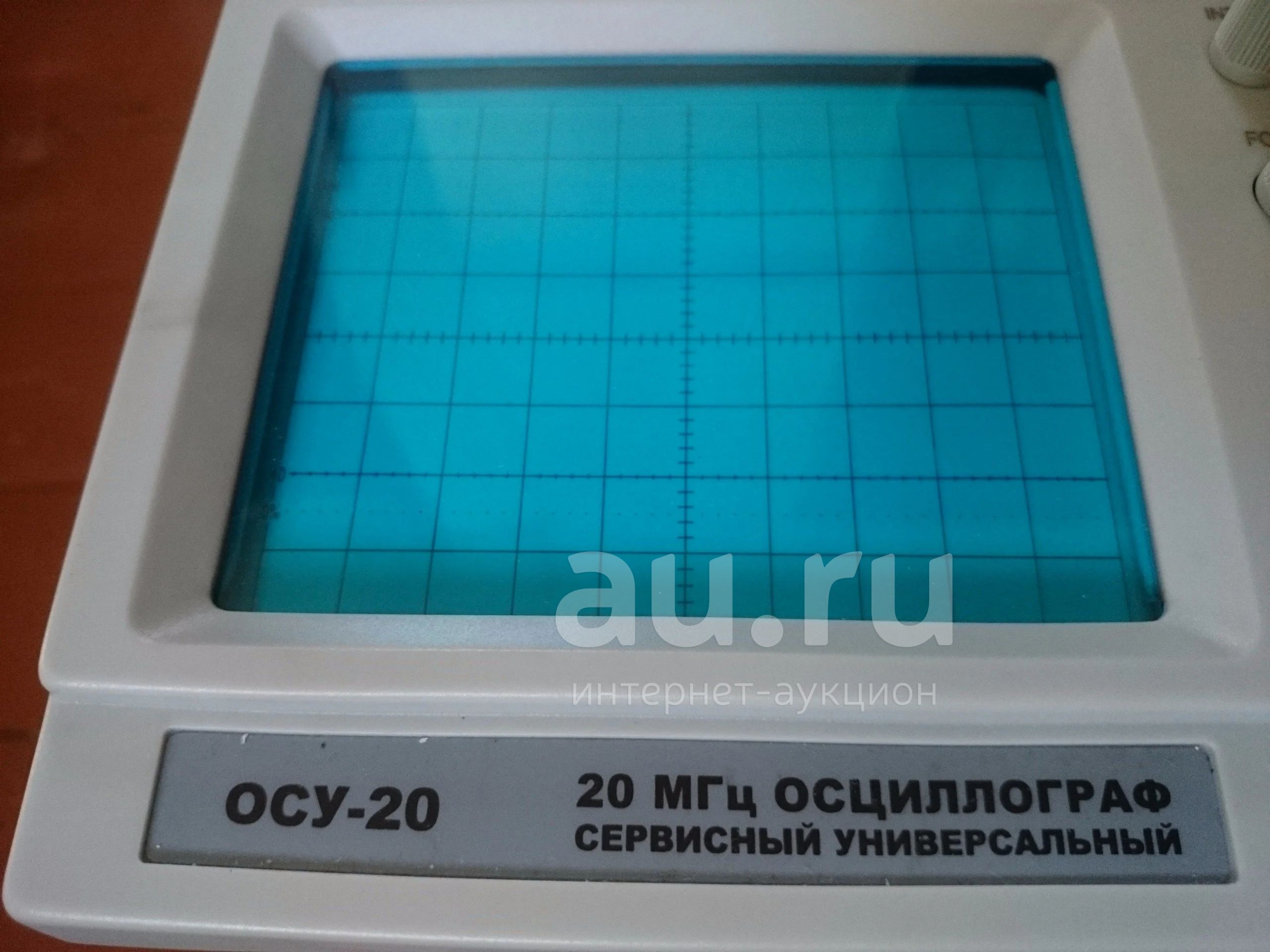

Осциллограф ОСУ 20

2 канала по 20 МГц

Полоса пропускания 0…20 МГц

Высокая стабильность параметров калибровки - включай и работай!

ТВ синхронизация (строчная, кадровая)

Автовыбор источника синхросигнала в 2-кан. режиме

Развертка внешним сигналом (режим X-Y)

Модуляция яркости луча (Z-вход)

Выход канала 1

Основные технические характеристики прибора ОСУ-20:

Полоса пропускания (-3 дБ) 0…20 МГц (открытый вход)

10 Гц…20 МГц (закрытый вход)

0…10 МГц (усиление х5)

Коэф. отклонения (Коткл.) 5 мВ/дел…20 В/дел (шаг 1-2-5), усиление х5 (только канал 1)

Макс. чувствительность 1 мВ/дел. при усилении х5 (только канал 1)

Погрешность установки Коткл. ± 3 % (± 5 % при усилении х5)

Регулировка Коткл. Плавное перекрытие в 2,5 раза

Время нарастания 17,5 нс

Входной импеданс 1 МОм (± 3 %) / 30 пФ (± 5 пФ)

Макс. входное напряжение 400 В (DC + AС пик.)

Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)

Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Выход канала 1 25 мВ/дел на 50 Ом; 20 Гц…10 МГц (-3 дБ)

Канал горизонтального отклонения

Коэф. развертки (Кразв.) 0,2 мкс/дел…0,2 с/дел (шаг 1-2-5), растяжка х10

Макс. скорость развертки 20 нс/дел. при растяжке х10

Погрешность установки Кразв. ± 3 % (± 5 % при растяжке х10)

Синхронизация

Источники синхронизации Поочередно КАН1 и КАН2, КАН1, сеть, внешний

Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации Связь по переменному току

Чувствительность Внутренняя: 0,5 дел. (20 Гц…2 МГц); 1,5 дел. (2…20 МГц)

Внешняя: 0,2 В пик-пик (< 2 МГц); 0,8 В пик-пик (> 2 МГц)

ТВ: 1 дел. (внутр.); 1 В пик-пик (внеш.)

Уровень внеш. синхронизации До 400 В

Вход внешней синхронизации 1 МОм (± 3 %) / 25 пФ (± 5 пФ)

X-Y вход

Вход X – канал 1; Y – канал 2 Полоса пропускания (-3 дБ) 0…500 кГц

Коэффициент отклонения Вход Х: 5 мВ/дел…20 В/дел (± 5%)

Разность фаз усилителей X, Y ? 30 в диапазоне 0…50 кГц Z-вход

Частотный диапазон 0…2 МГц

Входной уровень 5 В пик-пик (сигнал отриц. полярности усиливает свечение)

Макс. входное напряжение 30 В (DC + AC пик.)

Входное сопротивление 20…30 кОм Калибратор

Форма сигнала Меандр

Частота сигнала калибровки 1 кГц (± 2 %)

Уровень сигнала калибровки 0,5 В пик-пик (± 2 %)

ЭЛТ

Размер экрана Диагональ 6”; площадь 8х10 дел. (1дел. = 10 мм)

Напряжение ускорения 1,9 кВ

Регулировки Яркость, фокусировка, горизонтальное положение луча

Общие данные

Напряжение питания 115 / 230 В (± 15 %), 50 / 60 Гц

Потребляемая мощность Не более 45 Вт

Масса: 7,8 кг.

Габариты: 316х132х410 мм

В комплекте: руководство пользователя на английском, два цупа с делителями, кабель питания. Всё в коробке.
