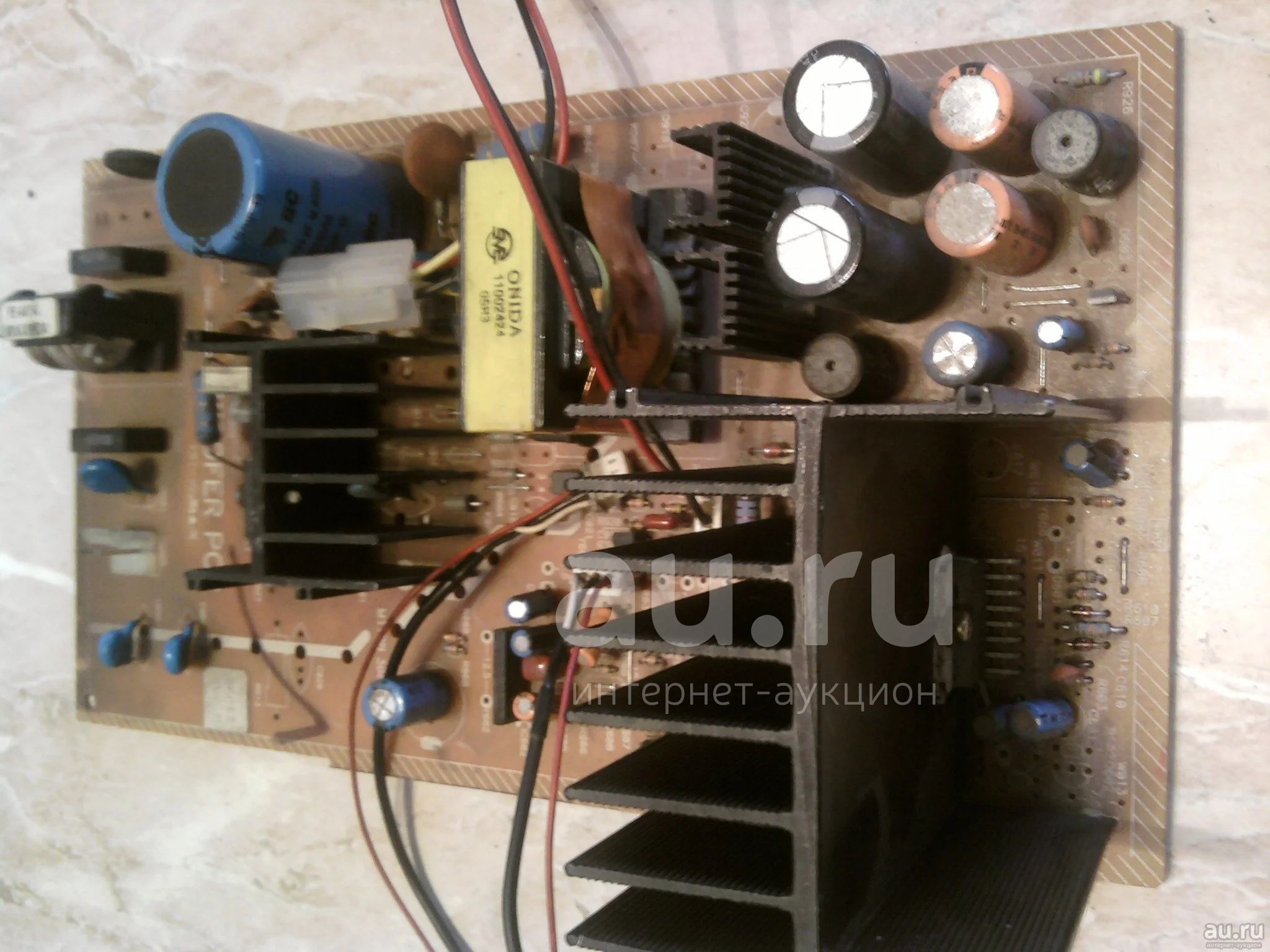

Усилитель Мощности 100 вт для сабвуфера на TDA7294 - instrumental band AiR Встроенный блок питания

Технические характеристики:

Номинальная выходная мощность: 100 Вт

Входное сопротивление: 22 кОм

Коэффициент усиления: 30 dbi

Напряжение питания двуполярное: 10 … 25

Выходной ток максимальный: 10 А

Полоса частот: 20…20000 Гц Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете распространились претензии к этой микросхеме, которые выражались примерно в следующем: "самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.". Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимостьОсновные характеристики TDA7294:

Параметр

Условия

Минимум

Типовое Максимум Единицы

Напряжение питания ±10 ±40 В

Диапазон воспроизводимых частот сигнал 3db

Выходная мощность 1Вт 20-20000 Гц

Долговременная выходная мощность (RMS) коэф-т гармоник 0,5%:

Uп = ± 35 В, Rн = 8 Ом

Uп = ± 31 В, Rн = 6 Ом

Uп = ± 27 В, Rн = 4 Ом

60

60

60

70

70

70 Вт

Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. коэф-т гармоник 10%:

Uп = ± 38 В, Rн = 8 Ом

Uп = ± 33 В, Rн = 6 Ом

Uп = ± 29 В, Rн = 4 Ом

100

100

100 Вт

Общие гармонические искажения Po = 5Вт; 1кГц

Po = 0,1-50Вт; 20-20000Гц 0,005

0,1 %

Uп = ± 27 В, Rн = 4 Ом:

Po = 5Вт; 1кГц

Po = 0,1-50Вт; 20-20000Гц

0,01

0,1 %

Температура срабатывания защиты 145 0C

Ток в режиме покоя 20 30 60 мА

Входное сопротивление 100 кОм

Коэффициент усиления по напряжению 24 30 40 дБ

Пиковое значение выходного тока 10 А

Рабочий диапазон температур 0 70 0C

Термосопротивление корпуса 1,5 0C/Вт
