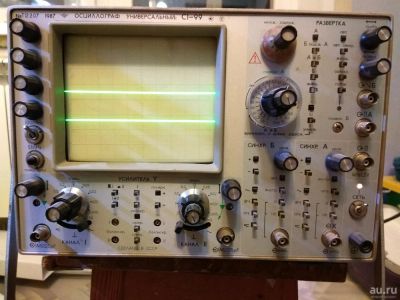

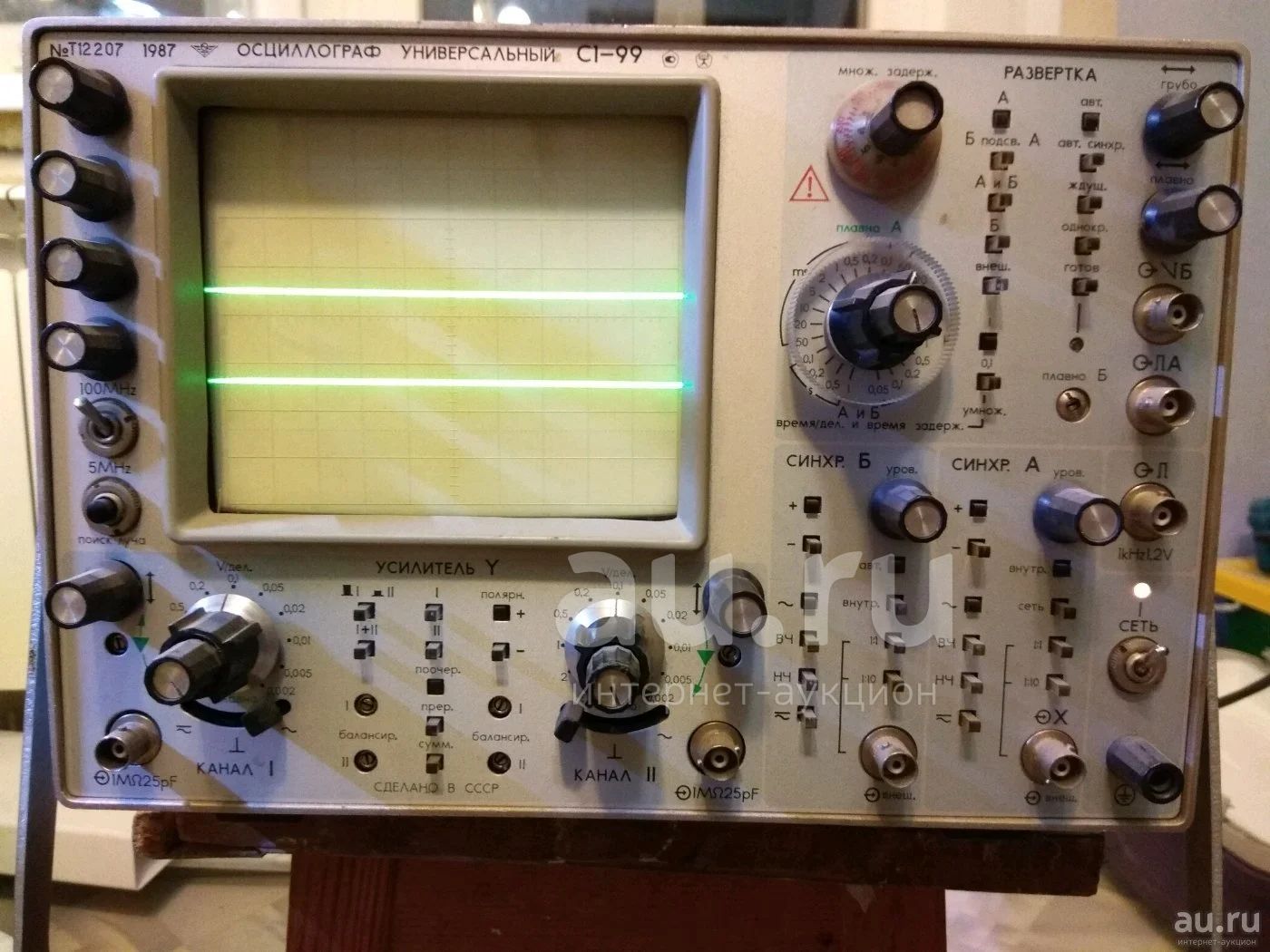

Осциллограф С1-99

Полностью рабочий. "Карлсон" заменён на тихий.

Найден родной ящик со шнурами, щупом, формуляром и прочим содержимым. Комплект на фото.

Масса осциллографа 18кг без упаковки. Он не может быть отправлен доставкой Boxberry по безопасной сделке.

Я пока не смог найти возможность отключения функции безопасной сделки.

Осциллограф универсальный С1-99 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 100 МГц путем:

измерения амплитудных и временных параметров исследуемого сигнала в диапазоне (0,008 - 40) В и временных интервалов в диапазоне (2*10-8 - 0,5) с.

одновременного изображения двух исследуемых сигналов на одной развертке

детального исследования любой части сложного сигнала при помощи задержанной развертки.

Технические характеристики

Вертикальное отклонение

Число каналов 2

Полоса пропускания (0 - 100) МГц

Время нарастания ПХ 3,5 нс

Коэффициент отклонения 2 мВ/дел - 5 В/дел (ряд 1-2-5)

основная погрешность ±4%

Максимально допустимое суммарное значение постоянного и переменного напряжения:

на входах I и II 150 В

на входе делителя 1:10 200 В

Входной импеданс:

непосредственный вход 1 MОм/25 пФ

с делителем 1:10 1 MОм/12 пФ

Горизонтальное отклонение

Режим работы: канал I, канал II, канал I и канал II, канал II подсвечивает развертку канала I, внешний

Коэффициент развертки 0,05 мкс/дел - 1 с/дел

основная погрешность 4%

основная погрешность при использовании множителя развертки 7%

Внешняя синхронизация:

диапазон частот 1 Гц - 100 МГц

амплитуда (0,4 - 20) В
